高放熱DIP8パッケージ採用　スイッチング電源用パワーIC「STR3A42xHD/MDシリーズ」

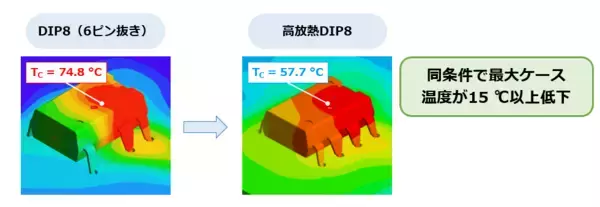

サンケン電気株式会社(埼玉県新座市北野3-6-3)は、電源IC「STR3A42xHD/MDシリーズ」のうち、「STR3A424HD」および「STR3A426MD」の量産を開始しました。STR3A42xHD/MDシリーズは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。熱伝導率の高い樹脂を使った高放熱DIP8パッケージを採用しています。従来のDIP8(6ピン抜き)は片側2端子(7～8ピン)がドレイン端子でしたが、高放熱DIP8パッケージは、片側4端子(5～8ピン)すべてがドレイン端子となり、基板への放熱経路が拡大しました。これにより、700V/1.4Ω品で比較した場合、従来のDIP8(6ピン抜き)の最大出力電力*が約23Wであったのに対し、高放熱DIP8パッケージの最大出力電力*は約32Wとなり大電力化が可能になりました。*アダプタ(AC85～265V)を想定負荷の状態に応じて自動的にグリーンモード、バースト発振モードに切り替えを行い、軽負荷から重負荷まで全負荷範囲で効率を向上します。さらに、保護機能が充実しており、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。冷蔵庫や洗濯機などの白物家電電源、AC/DCアダプタ、その他 SMPS向けの製品です。詳細URL： https://www.semicon.sanken-ele.co.jp/newproduct/#P-66121画像1: https://www.atpress.ne.jp/releases/545308/LL_img_545308_1.pngSTR3A42xHD/MDシリーズ■製品外観パッケージ名称：DIP8単位：mm、端子部Pbフリー(RoHS対応)画像2: https://www.atpress.ne.jp/releases/545308/LL_img_545308_3.pngDIP8パッケージ 外観と寸法■ラインアップ画像3: https://www.atpress.ne.jp/releases/545308/LL_img_545308_2.pngSTR3A42xHD/MDシリーズラインアップ■用途●AC/DC アダプタ●白物家電●その他 SMPS■特徴●Pbフリー(RoHS対応)●高放熱パッケージ●回路効率の向上(ステップドライブ制御により、2次側整流ダイオードに従来よりも低耐圧品を選定でき、低VF化が可能)●電流モードPWM制御●ソフトスタート機能●オートスタンバイ機能●無負荷時入力電力PIN＜15mW●動作モード●通常時：PWMモード●軽負荷時：グリーンモード●スタンバイ時：バースト発振モード●ランダムスイッチング機能●スロープ補正機能(サブハーモニック発振の防止)●リーディング・エッジ・ブランキング機能●バイアスアシスト機能●保護機能・過電流保護(OCP)：パルス・バイ・パルス 2種類のOCPを搭載、入力補正機能付き・タイマー内蔵過負荷保護(OLP)：自動復帰・過電圧保護(OVP)：自動復帰・過熱保護(TSD)：ヒステリシス付き自動復帰■放熱性を向上従来のDIP8パッケージの製品は、高圧端子(5ピン)と低圧端子(7、8ピン)の空間距離を確保するため、抜きピンを採用していました。STR3A42xHD/MDシリーズは、熱伝導率の高い樹脂を採用していることに加え、片側4端子(5～8ピン)すべてをドレイン端子とし基板への放熱経路を広くすることで、従来の6ピン抜きのDIP8パッケージよりも放熱性を大幅に向上させました。下の図のように、高放熱DIP8パッケージのほうが広い範囲に熱を分散し、ケース温度の最大値を下げることができています。画像4: https://www.atpress.ne.jp/releases/545308/LL_img_545308_4.png従来品と比較し最大ケース温度を15℃以上低減■ステップドライブ制御ステップドライブ制御とは、負荷に応じてパワーMOSFETのゲートドライブをIC内部で最適に制御する機能です。これにより、パワーMOSFETターンオン時の2次側整流ダイオードのサージ電圧を低減します。画像5: https://www.atpress.ne.jp/releases/545308/LL_img_545308_5.pngサージ電圧の低減で損失低減が可能■グリーンモードグリーンモードとは、負荷に応じて発振周波数を制御する機能です。負荷が軽くなるにつれて発振周波数を低減させます。スタンバイ動作点まで負荷が軽くなると、バースト発振動作に切り替わります。バースト発振動作期間では、負荷が軽くなるにつれてバースト発振回数が減少します。これにより、スイッチング損失が低減し、中負荷～軽負荷での効率が向上します。画像6: https://www.atpress.ne.jp/releases/545308/LL_img_545308_6.png発振周波数の低減機能により軽負荷の効率が向上■応用回路例画像7: https://www.atpress.ne.jp/releases/545308/LL_img_545308_7.png応用回路例■会社概要社名 ： サンケン電気株式会社代表者 ： 代表取締役社長CEO 高橋 広所在地 ： 〒352-8666 埼玉県新座市北野三丁目6番3号設立 ： 1946年9月5日事業内容： 電子部品、デバイス、電子回路の製造および販売 電気機械器具の製造および販売 前各号に付帯する一切の業務資本金 ： 20,896,789,680円URL ： https://www.sanken-ele.co.jp/
