[画像1]https://digitalpr.jp/table_img/2526/128953/128953_web_1.png
※１ 波及事故：電気設備内で発生した電気工作物の破損や誤操作などの事故が原因となり、その地域一帯で停電を発生させるなど、電力供給に支障をきたす事故
※２ 保安業務従事者：電気主任技術者、設備管理会社の担当者など
※３ 一般社団法人 日本電機工業会（JEMA）が推奨する高圧断路器の更新時期は20年となっている
※４ UGS: Underground Gas Switchの略称
※５ UAS: Underground Air Switchの略称

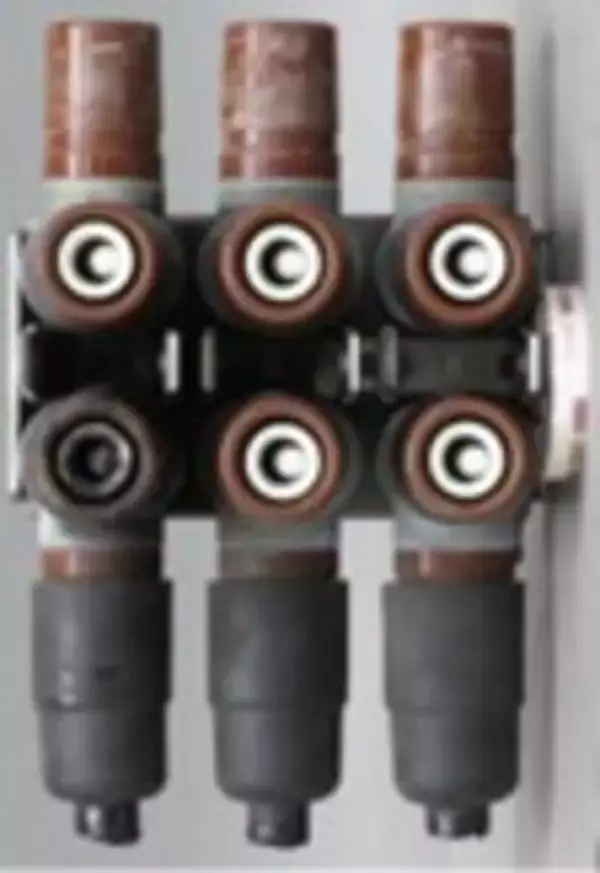

１.モールドジスコン（MDS）による波及事故の発生状況
断路器の一種であるMDSは、地絡や短絡に対する保護機能がなく、需要設備の責任分界点で使用した場合は波及事故を防ぐことができません。このため、現在はSOG動作（短絡・過電流・地絡等が発生した場合に遮断・開放することで、波及事故を防ぐ）機能を備えた地中線用の高圧負荷開閉器（UGS/UAS）などへの置き換えが進んでいます。
2020年度から2024年度までの5年間で、MDSによる波及事故は11件報告されています（表１）。事故件数は多くないものの、絶縁性能が低下すると波及事故が発生するリスクが高く、これらの事故はいずれも推奨更新時期（20年）を超えて使用されたMDSにより発生していることから（表２）、UGSやUASなどへの計画的な更新・交換が推奨されます。
また、MDSによる波及事故のうち約３割については、月次・年次点検で絶縁性能の低下といった事故の予兆を把握できていた事例であることから、特に推奨更新時期を超えて使用されたMDSにおいては、点検等による適切な管理が求められます。「2.モールドジスコン（MDS）における点検のポイント」に、点検のポイントをまとめているので、点検にご活用ください。点検によりMDSの異常や劣化を発見した場合は、速やかにUGSやUASなどに交換するといった対策をご検討ください。
（表１）MDSによる波及事故件数の過年度推移
[画像2]https://digitalpr.jp/table_img/2526/128953/128953_web_2.png

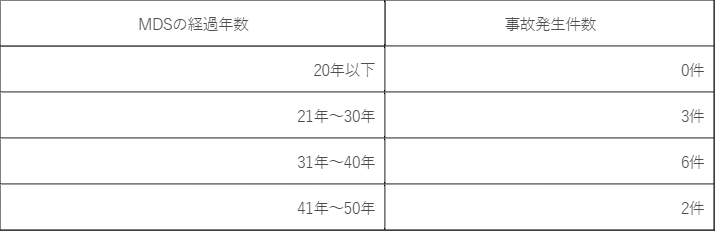

（表２）MDSによる波及事故発生時におけるMDSの経過年数と事故件数
[画像3]https://digitalpr.jp/table_img/2526/128953/128953_web_3.png

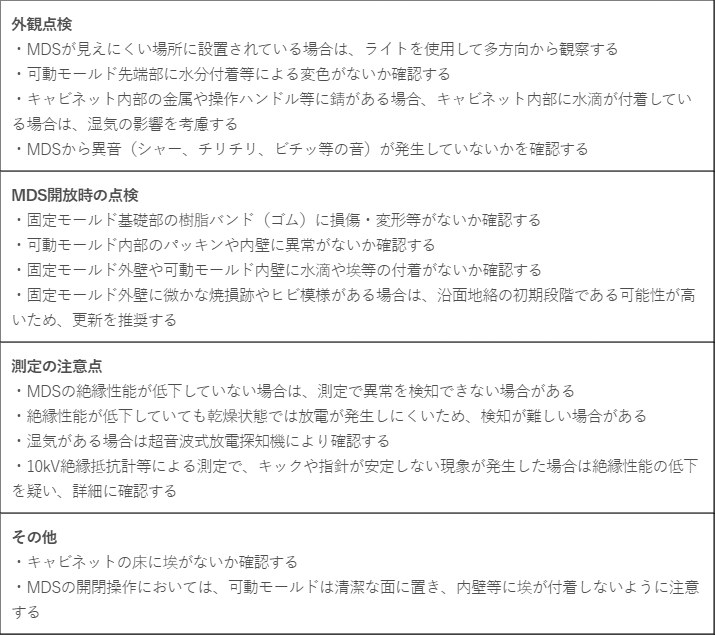

２.モールドジスコン（MDS）における点検のポイント
[画像4]https://digitalpr.jp/table_img/2526/128953/128953_web_4.png
[画像5]https://digitalpr.jp/table_img/2526/128953/128953_web_5.png
３.参考情報
参考資料
（※a）高低圧電気機器保守点検のおすすめ（一般社団法人 日本電機工業会）
https://www.jema-net.or.jp/randb-archives/DS5223_202411.pdf
（※b）電気主任技術者だから発見できた電気事故防止事例集（電気保安協会全国連絡会、平成25年11月28日発行）
NITE 電力安全センターについて
NITE電力安全センターは、経済産業省(原子力発電設備等以外を所掌)からの要請を受け、電気保安行政（電気工作物の工事、維持及び運用における安全を確保するため行政活動）を技術面から支援するために、2020年5月、電気保安業務の専従組織として発足しました。現在、NITEがこれまで培ってきた知識や経験を活用し、経済産業省や関係団体と連携しながら、電気保安の維持・向上に資する様々な業務に取り組んでいます。
＜ NITE電力安全センターの業務紹介 ＞
https://www.nite.go.jp/gcet/tso/index.html
本件に関するお問合わせ先
お問合せ先
独立行政法人製品評価技術基盤機構（ＮＩＴＥ） 国際評価技術本部長 伊藤 隆庸
(担当者) 国際評価技術本部 電力安全センター長 東瀬 貴志
電話：０３－３４８１－９８２３ ＦＡＸ：０３－３４８１－０５３６
メールアドレス：tso@nite.go.jp
