集中線を描く方法

Illustrator（イラレ）で、集中線を描く方法を紹介します。線の作り方としては応用的ですが、ポップなアクセント、吹き出し、強調などさまざまな場面で使える利用頻度の高い手法です。

■使用する機能「長方形ツール」「楕円形ツール」「ラフ」「クリッピングマスク」

目次

1.四角に円を重ねて集中線のベースを作る

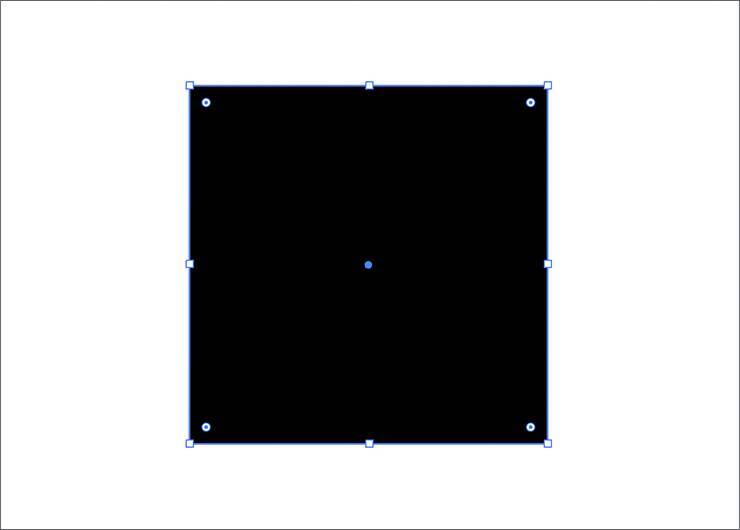

まずは、長方形ツールを選択して［塗り］を黒、［線］なしで黒い四角を描きます（図1）。これが集中線のベースとなります。

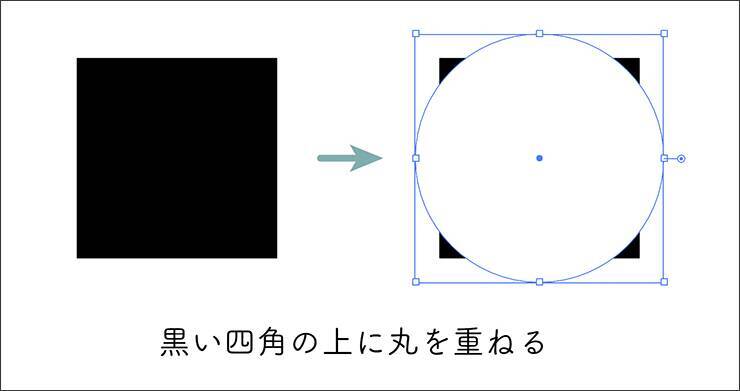

図1次に楕円形ツールを選択して、［塗り］を白、［線］なしで、shiftキーを押しながらドラッグして正円を描き、四角の前面、中心をそろえるように配置します（図2）。きれいな集中線を描くポイントとしては、この円をベースの四角よりも一回り大きく円を作っておくことです。

図2

2.「ラフ」で円を変形して集中線にする

この円を選択した状態で、効果メニュー→“パスの変形”→“ラフ...”をクリックして、表示されたダイアログで集中線の外観を決めていきます。

［サイズ］は集中線の長さを決めます。数値が大きいほど線が長くなり、小さいほど線が短くなります。集中線を作るときは、単位は［パーセント］にしておくと操作がしやすいでしょう。

［詳細］は集中線の太さを決めます。数値が大きいほど線が太くなり、小さいほど線が細くなります。任意の数値で好みの線に調整できたらOKをクリックします（図3）（図4）。

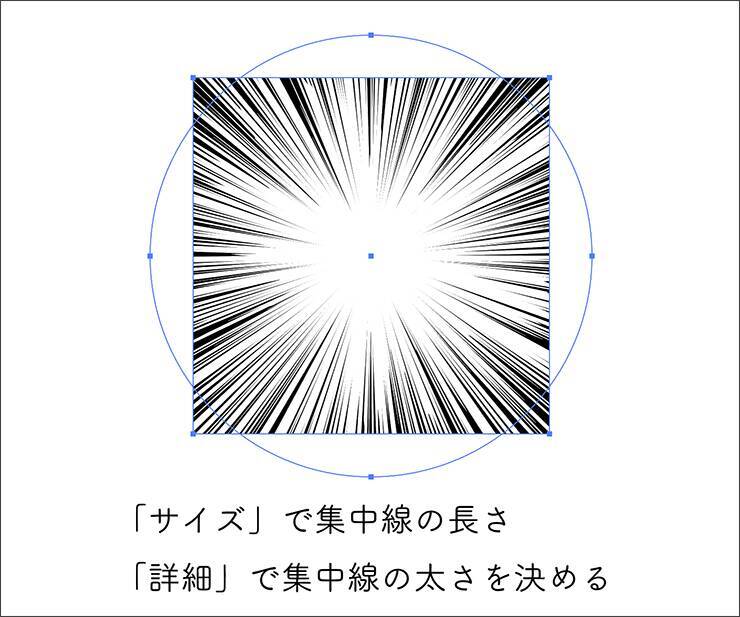

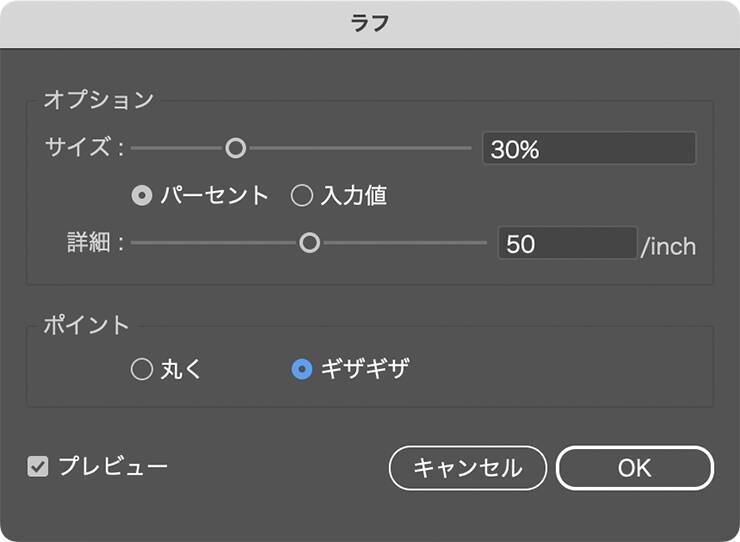

図3。ここでは［サイズ：30%］、［詳細50/inch］、［ポイント：ギザギザ］にに設定した。適宜数値を調整して好みの集中線を作る 図4。円のパスを［ラフ］の効果で変形したことで、下地の黒の四角と相まって、集中線が作成できた

3.「クリッピングマスク」で好みの形に切り取る（マスクする）

集中線ができたら、最後にはみ出した部分を切り取って好みの形にします。

まず、図形ツールやペンツールで切り取りたい形の図形を作成して、集中線の前面に配置します。

続いて、作成したすべてのオブジェクト（ここでは、切り取りたい形で作った図形／［ラフ］を適用した円／黒の四角のこと）を選択して、オブジェクトメニュー→“クリッピングマスク”→“作成”を適用。

これで好きな形に切り抜かれた集中線の完成です（図5）。

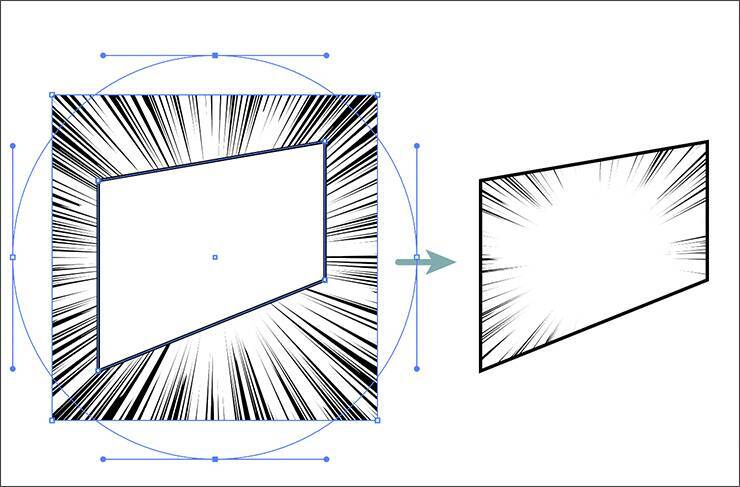

図5。「クリッピングマスク」を使うときは、切り抜きたい形のオブジェクトを作って、最前面に配置後、重なっているオブジェクトをすべて選択して適用する以上、Illustratorで集中線を描く方法でした。
