図形や文字に網点（ハーフトーン）加工をする

Illustrator（イラレ）で、図形や文字に網点（ハーフトーン）加工を施す方法について解説します。

■使用する機能「グラデーションツール」「カラーハーフトーン」「ラスタライズ」「画像トレース」

目次

1.基本の網点（ハーフトーン）の作り方

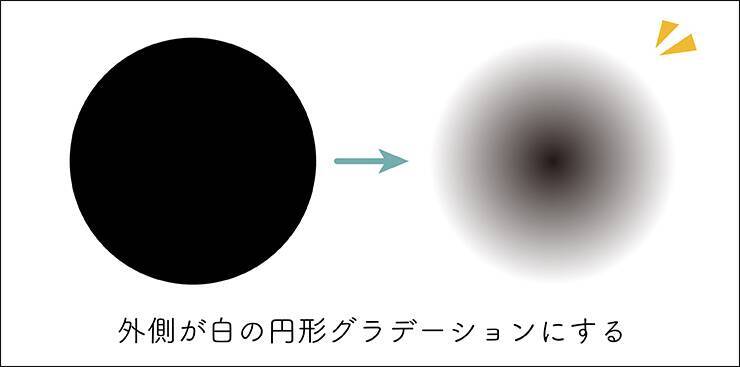

網点（ハーフトーン）は、グラデーションから作ります。ここでは楕円形ツールで作成した丸のオブジェクトに、外側がだんだん白くなる白黒の円形グラデーションをかけます（図1）。*グラデーションの作り方の詳しい解説はこちら「グラデーションを作る（グラデーションツール／グラデーションパネルの基本操作）」。

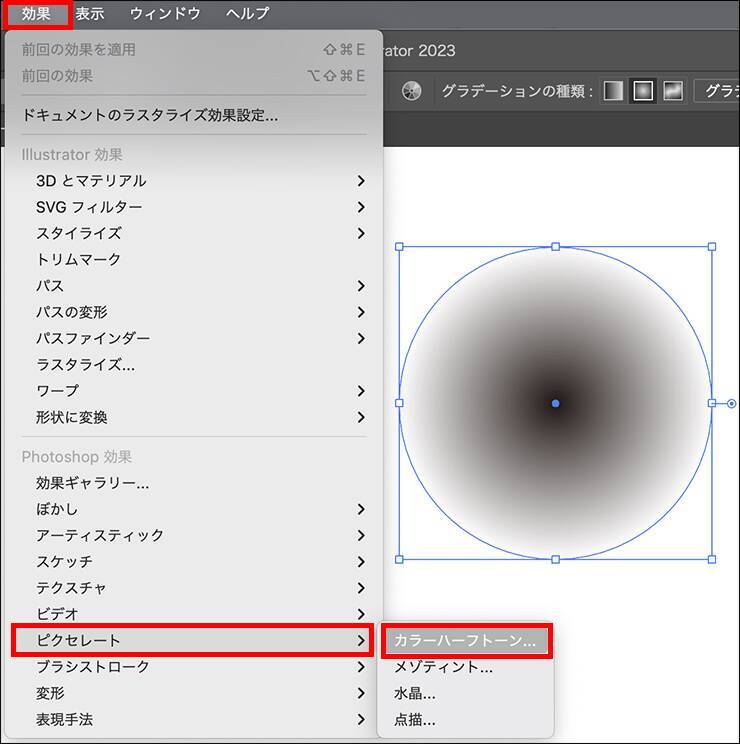

図1。楕円形ツールで［塗り］黒、［線］なしにして、shiftキーを押しながらドラッグして正円を作ったら、グラデーションツールを選択して、円をクリックして塗りをグラデーションにする次に効果メニュー→“ピクセレート”→“カラーハーフトーン”をクリックします（図2）。

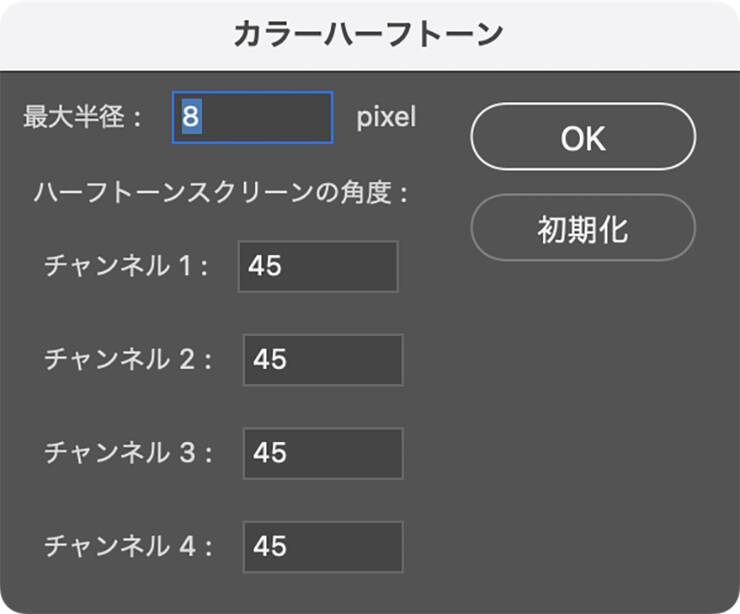

図2すると「カラーハーフトーン」ダイアログが表示されます（図3）。

図3［最大半径］でドットの大きさを調整します。何度か試してみてお好みの大きさを見つけてみてください。

［ハーフトーンスクリーンの角度］という項目に［チャンネル］が1～4までありますが、こちらはすべて［45］と入力します。45と入力することで、きれいなハーフトーンを作ることができます。

これで白黒の網点加工（ハーフトーン）ができました（図4）。

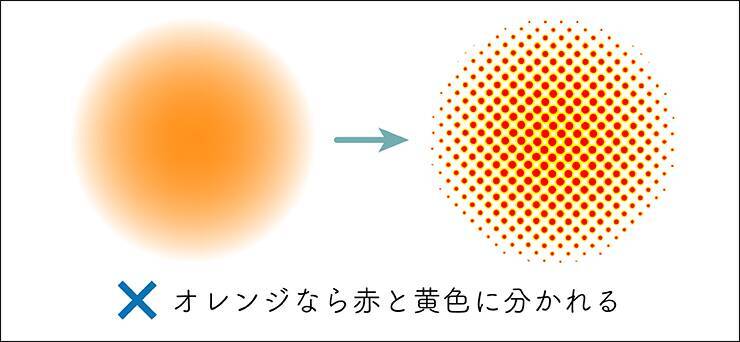

図4ただ、この手順で［塗り］を白黒以外の色に変更しても網点は思った色にはなりません（図5）。

図5色を変えたい場合は、次の手順で行います。

2.網点（ハーフトーン）の色を変える

網点の色を変えたいときは、先ほど作った白黒のハーフトーンをパスに変換してから色を変えます。

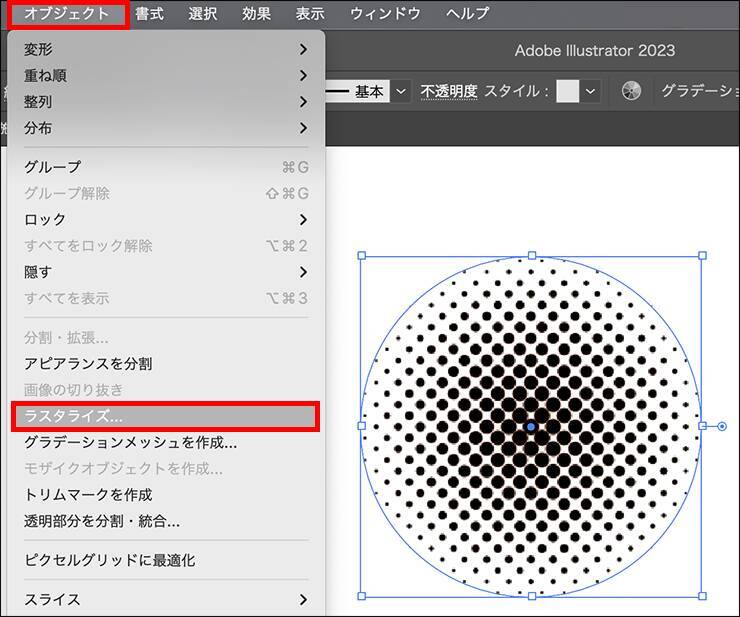

ハーフトーンのオブジェクトをクリックして、オブジェクトメニュー→“ラスタライズ...”をクリックして、「ラスタライズ」ダイアログが表示されるので適宜解像度を調整して（ここでは［解像度：スクリーン72ppi］）、［OK］をクリックして画像にします（図6）。

図6先ほどのハーフトーンを拡大して表示すると、ベクターデータではなく、ラスターデータに変換されていることがわかります（図7）。

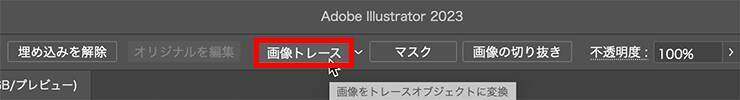

図7。拡大してドットが見えるのはラスターデータ次に、ウィンドウメニュー→“コントロール”にチェックを入れると、コントロールパネルが画面上部に表示されるので、［画像トレース］をクリックして、パスに変換します（図8）。

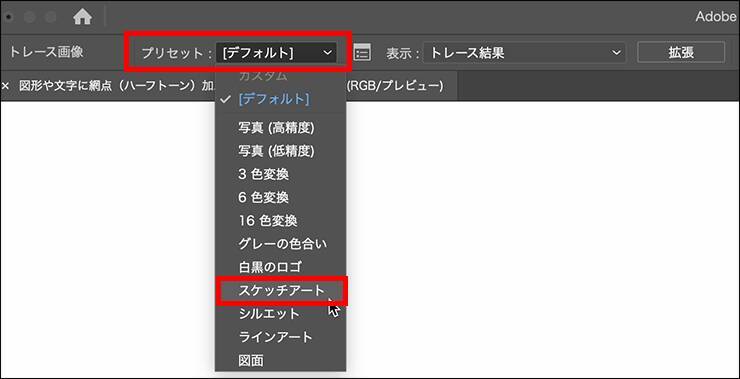

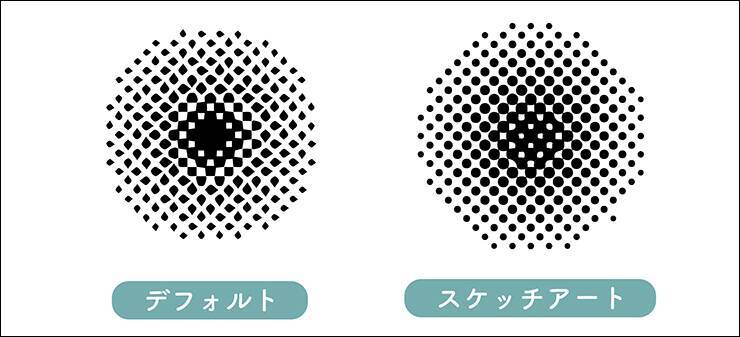

図8パスに変換する際、ハーフトーンの丸が崩れることがあります。これは画像データをパスに自動変換する際の誤差によるものですが、コントロールパネルの［プリセット：デフォルト］のままだと崩れやすいので（図9）、［プリセット：スケッチアート］にしておくと比較的きれいに変換できます（図10）。

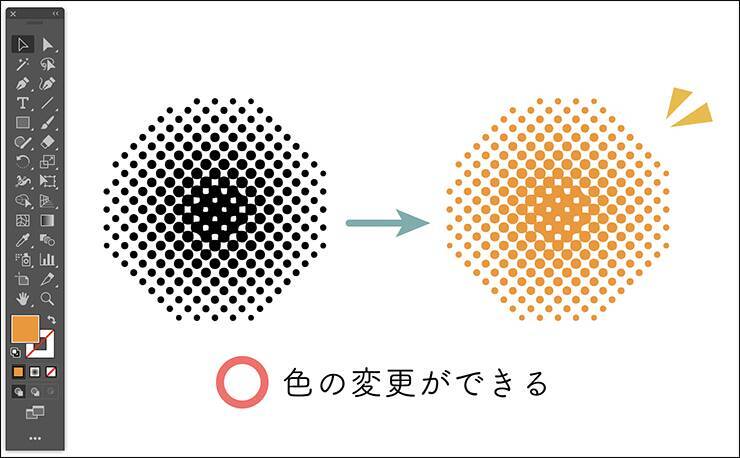

図9 図10問題がなければコントロールパネルの［拡張］ボタンをクリックすると（図11）、パスに変換されて、［塗り］で色を変更すればカラーハーフトーンができます（図12）。

図11 図12。［塗り］で任意の色にすると、ハーフトーンの色を変えることができる

3.文字や写真をハーフトーンにする

以上が網点（ハーフトーン）と、カラーハーフトーンに加工する方法でしたが、要はグラデーションがあればハーフトーンにすることができます。

つまり、文字や写真にグラデーションをかければ、同様にハーフトーンにすることができます（図13）（図14）。*文字にグラデーションをかける詳しい手順はこちら「文字にグラデーションをつける」。

図13 図14以上、Illustrator（イラレ）で図形や文字に網点（ハーフトーン）加工を施す方法でした。
