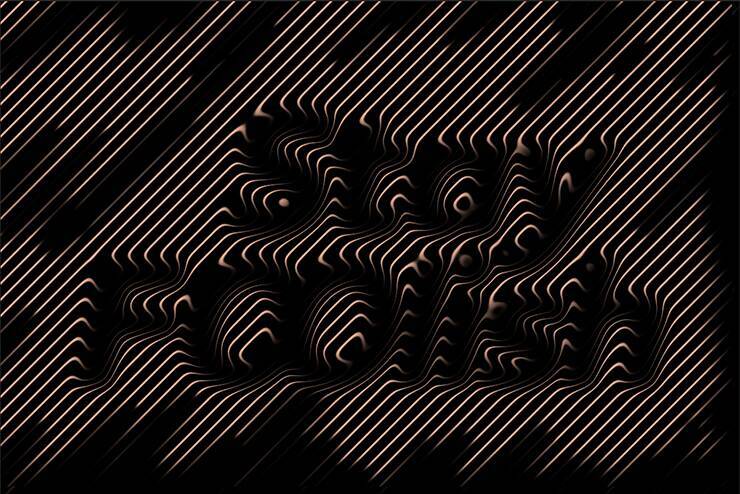

斜めのラインでできた立体的なグラフィック／ロゴを作る

2022年12月12日(月)09:00

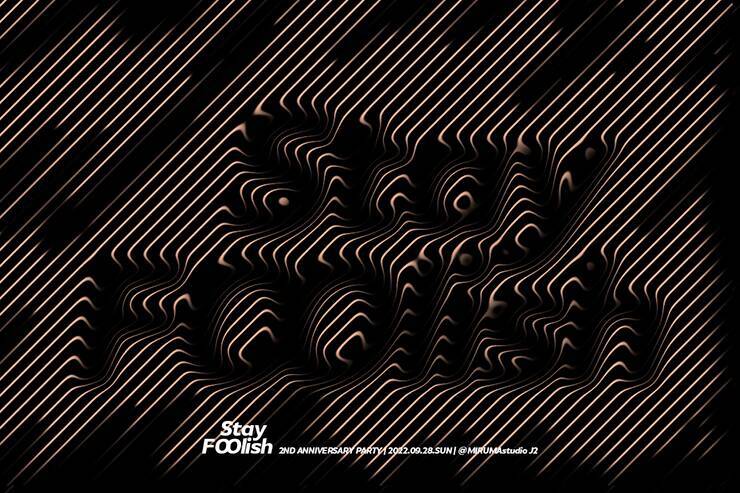

Photoshopで、斜めのラインに凹凸をつけて、うねうねとした立体感のあるユニークなグラフィック／ロゴを作る方法をご紹介します。
*本連載はPhotoshopで作る定番グラフィックの制作工程を、一から手順通りに解説するHow to記事です。

■使用する機能「ラインツール」「移動ツール」「切り抜きツール」「横書き文字ツール」「ぼかし（ガウス）」「置き換え」「レイヤーの不透明度」「カラーオーバーレイ」

1.等間隔に並んだ斜めのラインを作成する

まずは新規ファイルを［幅：1200ピクセル］、［高さ：800ピクセル］、［解像度：350ピクセル/インチ］、［カンバスカラー：黒］で作成したら、ラインツールを選択してオプションバーで［ツールモード：シェイプ］、［塗り：白］、［線：なし］、［シェイプの線の幅：0px］、［線の太さ：2px］に設定する（図1）。

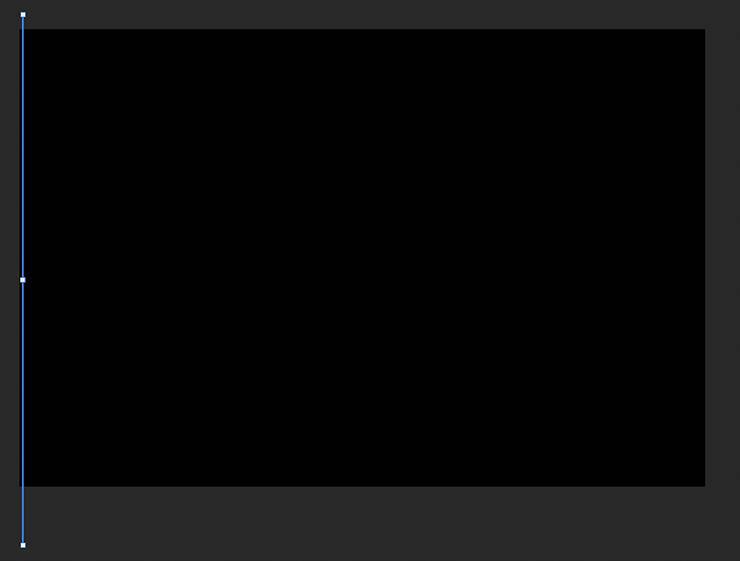

図1。ラインツールのオプションを、［ツールモード：シェイプ］、［塗り：白］、［線：なし］、［シェイプの線の幅：0px］、［線の太さ：2px］に設定する続いて、shiftキーを押しながら上下にドラッグして縦線を1本描く（図2）。

図2移動ツールを選んでオプションバーで［バウンディングボックスを表示］にチェックを入れたあと、optionキー（Macの場合。WindowsではAltキー）を押しながら先ほど描いた線を横に少しドラッグして線を複製する。同様に線を複製してストライプ状にしていく（図3）（図4）。

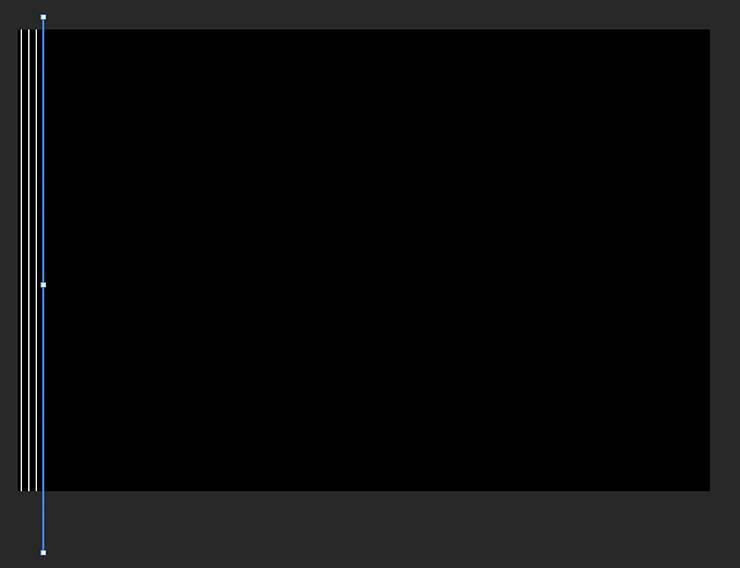

図3。optionキーを押しながら描いた線をドラッグすると、その線を複製できる。きれいに並べなくても、だいたいストライプ状になっていればOK

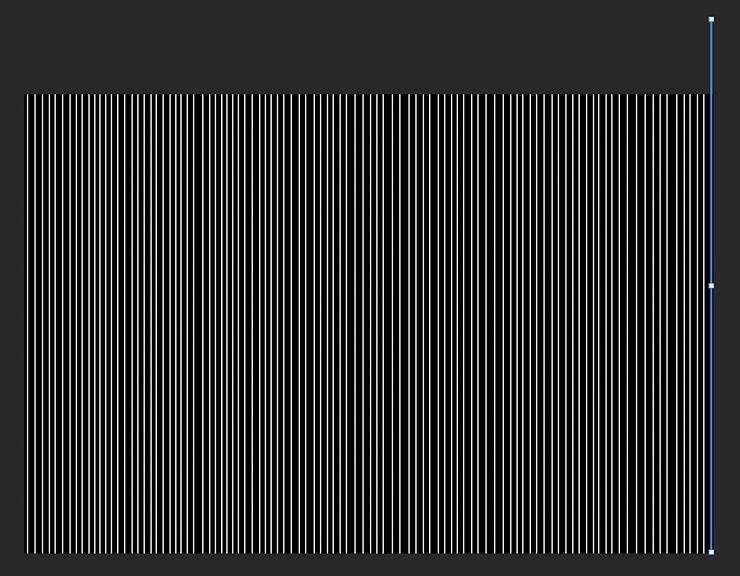

図4カンバスの幅いっぱいに線を複製したら、レイヤーパネルで線のレイヤーをすべて選択し、移動ツールのオプションバーで［垂直方向中央揃え］と［水平方向に分布］をクリックして、線を等間隔に並べる（図5）（図6）。

図5。移動ツールのオプションバーで［垂直方向中央揃え］と［水平方向に分布］をクリックする

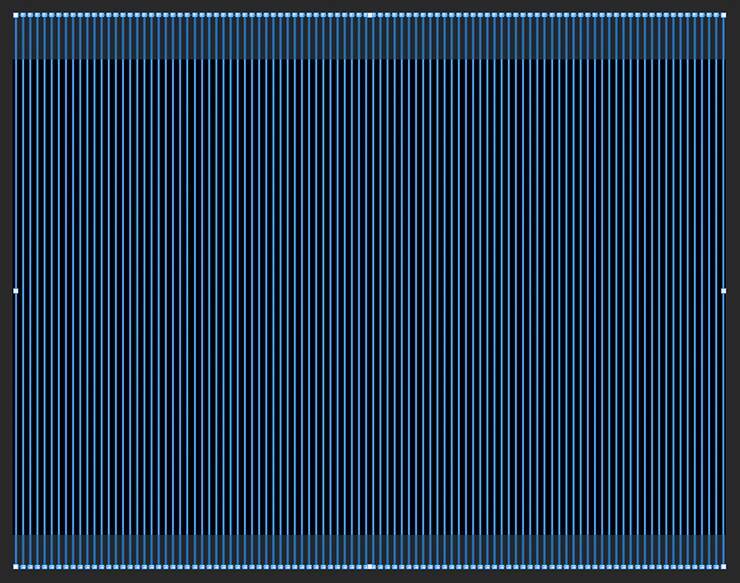

図6。線が等間隔に並ぶ続いてこれらの線のレイヤーを選択した状態のまま、レイヤーメニュー→“シェイプを結合”を実行してレイヤーを1枚にまとめたら、編集メニュー→“パスを変形”→“回転”を選び、shiftキーを押しながらバウンディングボックスの四隅のハンドルドラッグして斜め45°の角度に回転する（図7）。

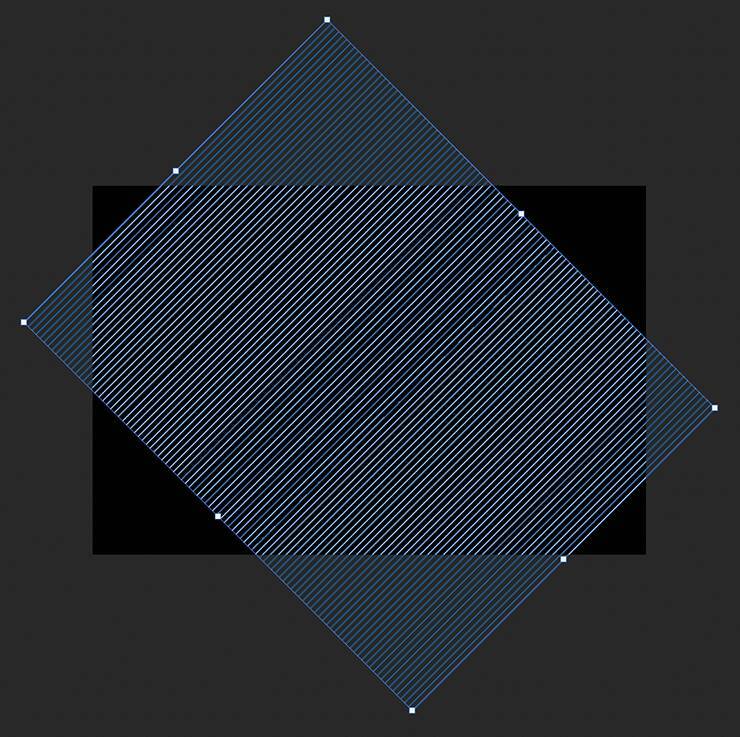

図7。

shiftキーを押しながらバウンディングボックスの四隅のハンドルドラッグすると、角度を15°ごとに固定して回転できるので、斜め45°になるよう回転する次に編集メニュー→“パスを変形”→“拡大・縮小”を選んだあと、バウンディングボックスの四隅のハンドルをドラッグしてストライプ模様がカンバス全体を覆うように拡大し（図8）、レイヤーメニュー→“ラスタライズ”→“シェイプ”を適用。さらに切り抜きツールでカンバスにかかる部分のみ切り抜いておく（図9）。

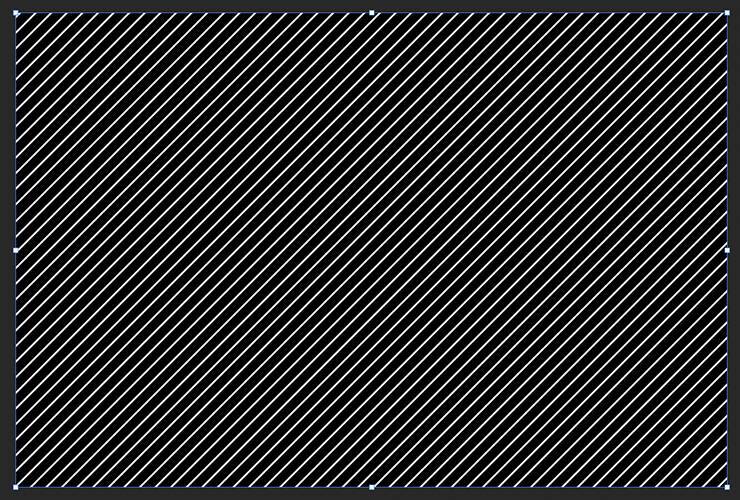

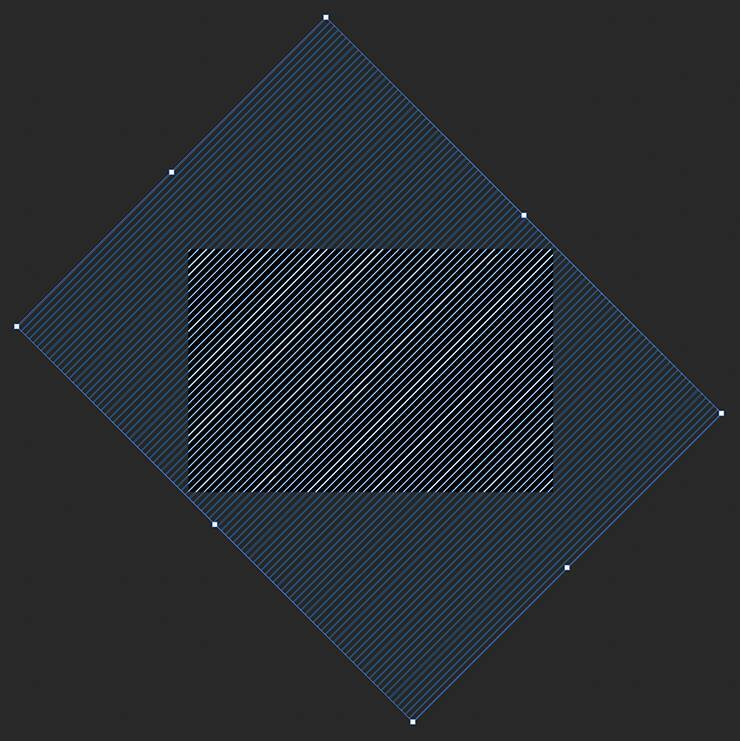

図8。カンバス全体にかかるように拡大する

図9

2.ロゴのベースとなる文字を用意する

ここからは、ロゴのベースとなる文字を用意していく。まず新規ファイルを［幅：1200ピクセル］、［高さ：800ピクセル］、［解像度：350ピクセル/インチ］、［カンバスカラー：白］で作成したら、横書き文字ツールで元になる文字（ここでは「Stay FOOlish」）を入力し、文字パネルでフォントやフォントサイズなどを設定（図10）。

図10レイヤーパネルで文字のレイヤーを選択したあと、レイヤーメニュー→“ラスタライズ”→“テキスト”を選び、フィルターメニュー→“ぼかし”→“ぼかし（ガウス）...”を［半径：10pixel］で適用する（図11）（図12）。

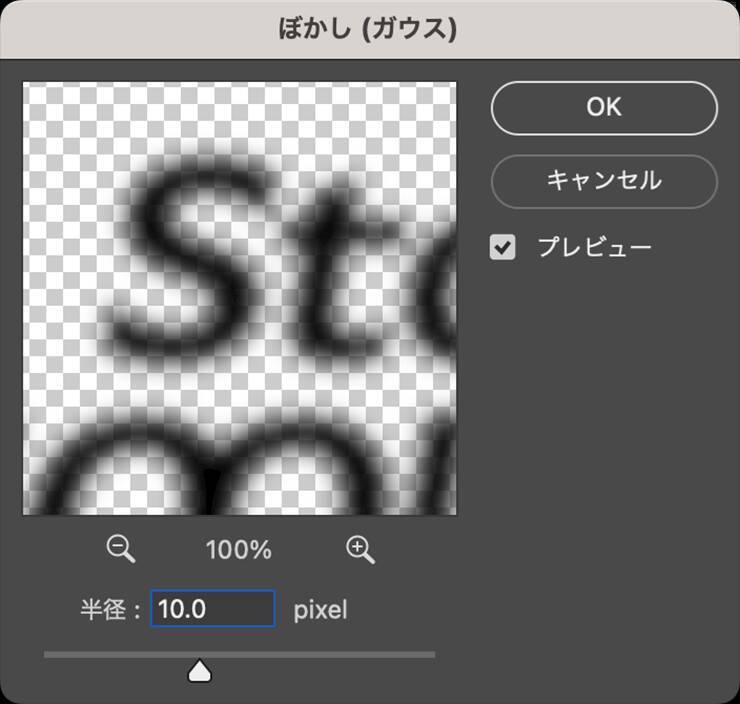

図11。［半径：10pixel］に設定する

図12続いて、このファイルを名前をつけて保存しておく。ここでは「文字.psd」と名前をつけて保存しておいた。

3.斜めのラインを文字の形に合わせて変形する

斜めのラインを変形してロゴを仕上げていく。まず最初に作った斜めの線のファイルに戻り、レイヤーパネルで線のレイヤーを選択したら、フィルターメニュー→“変形”→“置き換え...”を［水平比率：10］、［垂直比率：10］、［置き換えマップデータ：同一サイズに拡大／縮小］、［未定義領域：ラップアラウンド（巻き戻す）］で実行する（図13）。

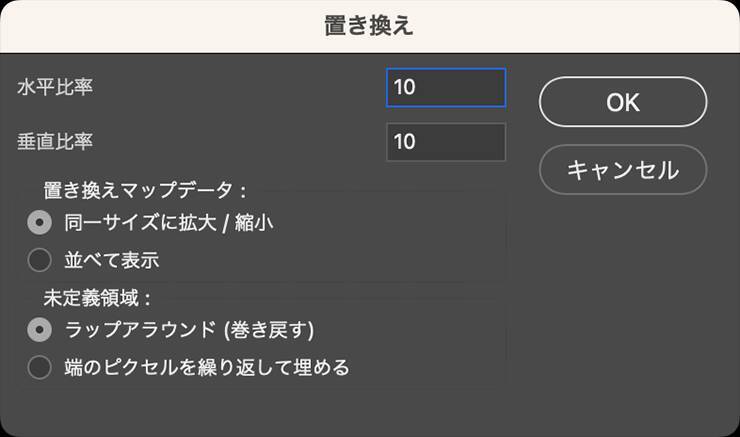

図13。［水平比率：10］、［垂直比率：10］、［置き換えマップデータ：同一サイズに拡大／縮小］、［未定義領域：ラップアラウンド（巻き戻す）］に設定するファイルを選択するダイアログが表示されるので、先ほど保存したぼかした文字のファイル（ここでは「文字.psd」）を選んで適用する（図14）。

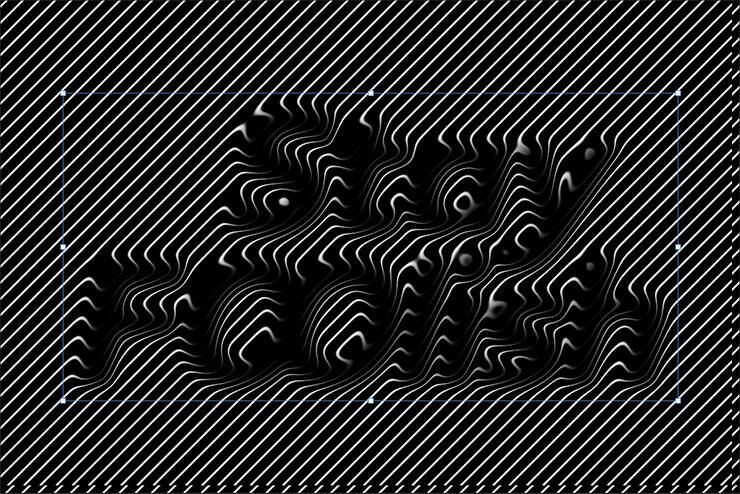

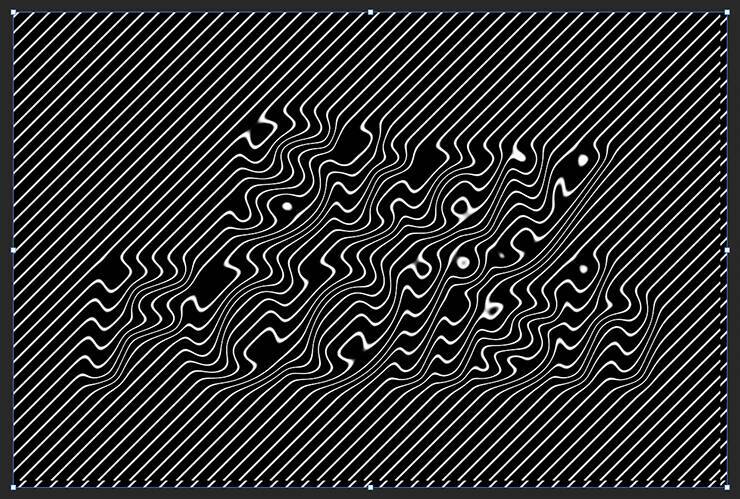

これで斜めのラインを文字の形に変形できる。

図14先ほど保存したぼかした文字のファイル（ここでは「文字.psd」）を開いて、レイヤーパネルで文字のレイヤーを選択したら、shiftキーを押しながら斜めラインのファイルのカンバス上にドラッグしてレイヤーを複製する（図15）。

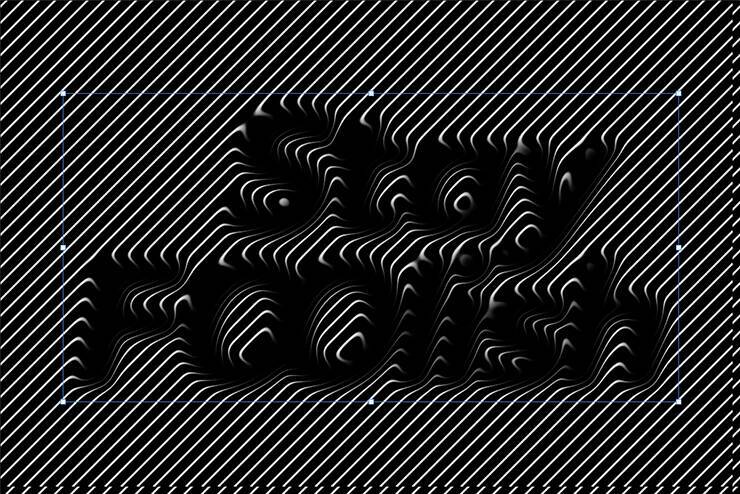

図15。shiftキーを押しながら文字のレイヤーを斜めのラインのファイルにドラッグすると、同じ位置に複製することができるレイヤーパネルでぼかした文字のレイヤーを複製し、［不透明度：50％］に変更する（図16）（図17）。

図16。ぼかした文字のレイヤーを複製して［不透明度：50％］に変更する

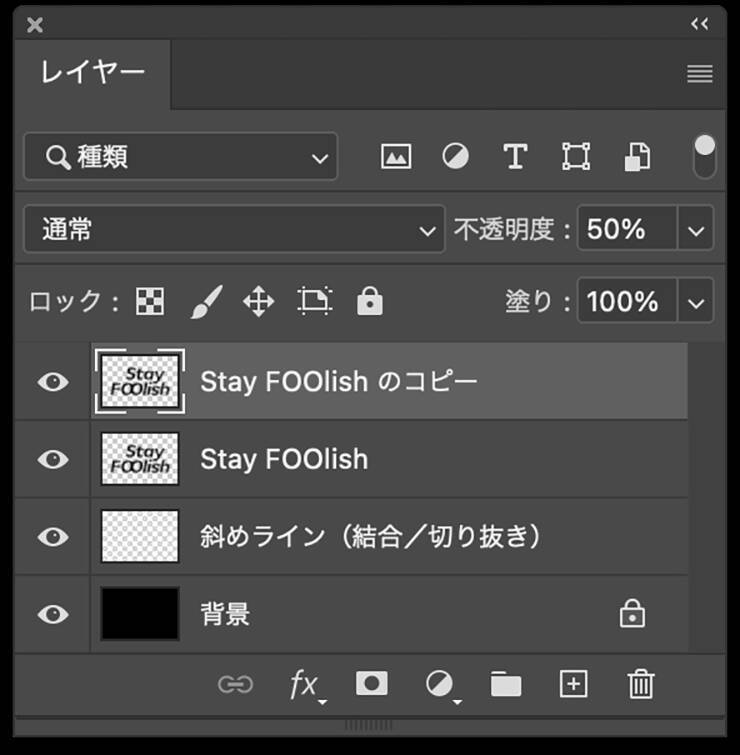

図17。この時点のレイヤーの状態次に、レイヤーパネルで斜めのラインのレイヤーを選択し、レイヤーパネル下部の［マスクを追加］ボタンをクリックしてレイヤーマスクを追加。ブラシツールを選んで［描画色］を黒にしたあと、レイヤーマスクサムネールが選択された状態で斜めのラインにブラシを部分的に加えて隠していく（図18）（図19）。

図18

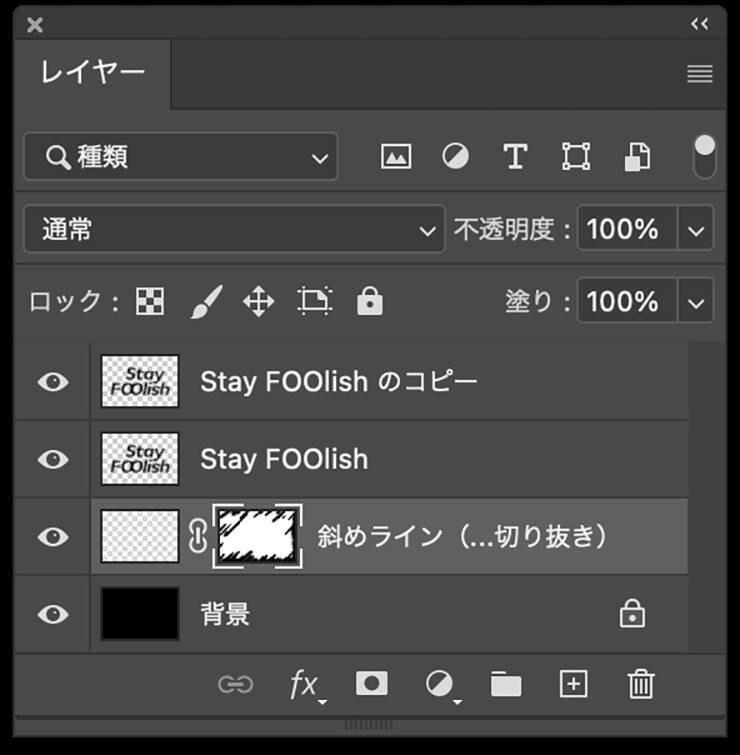

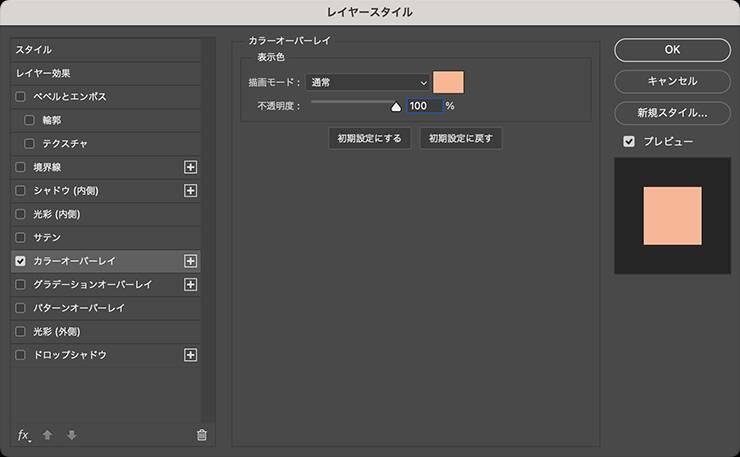

図19。この時点のレイヤーの状態。レイヤーマスクサムネールが選択された状態（レイヤーマスクサムネールの周囲に白い線が表示されている状態）でブラシを加えていくと、その部分が隠される（マスクされる）。ここではランダムにブラシを加えてメリハリをつけた続いてレイヤーパネルで斜めのラインのレイヤーが選択された状態で、レイヤーメニュー→“レイヤースタイル”→“カラーオーバーレイ...”を選び、［描画モード：通常］、［オーバーレイのカラー］を薄いオレンジ（ここでは［R：255、G：189、B：157］）、［不透明度：100％］で適用する（図20）（図21）。
