高精度な施工管理と資料作成の効率化・3D-CADとの連携を実現するトータルパッケージ・ソリューション杭精度管理システム「インプラント NAVI(R)」のレンタル提供開始

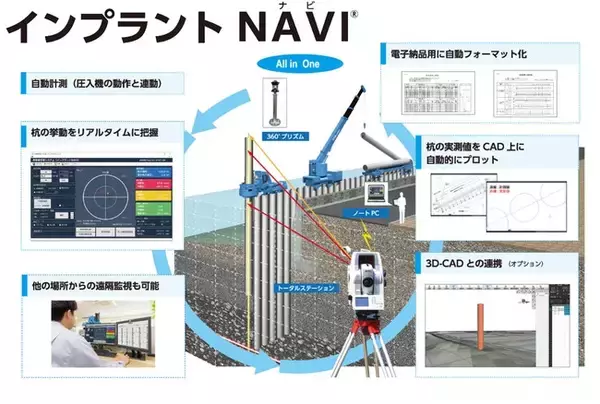

西尾レントオールは、株式会社技研製作所様のの杭精度管理システム「インプラント NAVI(R)」のレンタル提供を開始したことをお知らせします。西尾レントオールが窓口となり、建設・土木現場に向けにレンタル展開することで、より多くの現場での建設DX、省力化の促進に貢献いたします。西尾レントオール株式会社（本社：大阪府大阪市、代表取締役社長：西尾公志）は、「インプラント工法(R)」をはじめ杭打ち工事に関する高い技術力と実績を有する株式会社技研製作所（本社：東京都江東区、代表取締役社長：森部愼之助）の杭精度管理システム「インプラント NAVI(R)」※1のレンタル提供を開始したことをお知らせします。「インプラント NAVI」は、高精度な杭の施工管理と出来形資料作成の省力化・迅速化、3D-CADとの連携を実現するトータルパッケージ・ソリューションです。西尾レントオールが窓口となり、建設・土木現場に向けにレンタル展開することで、より多くの現場での建設DX、省力化の促進に貢献いたします。[画像1: https://prtimes.jp/i/67685/32/resize/d67685-32-2592bee0f7f86204c821-1.jpg ] ■「インプラント NAVI(R)」とは「インプラント NAVI」は、施工中の杭の貫入深度や変位、傾斜データをリアルタイムに取得し、高精度な杭の施工品質管理と各種出来形資料の自動作成、3次元モデルの作成を実現する統合システムです。杭圧入時に変位、傾斜を確認しながら施工することによって、高精度の杭施工管理を実現し、電子納品用フォーマットでの一括出来形作成コストを縮減。3次元モデルによる「見える化」により、視覚的に分かりやすく施工状況を確認することができます。＜製品の特長＞●自動計測（圧入機の動作と連動）：トータルステーションで杭天端に設置した360&deg;プリズムの測定と杭の上部、下部各2 点のノンプリズム測定を行います。貫入深度は360&deg;プリズムを一定間隔で自動追尾することで計測します。杭の変位・傾斜は、圧入機「ジャイロパイラー(R)」「サイレントパイラー(R)」（Fシリーズ）の動作（チャック開閉、回転、上下動作）と連動し、最適な状態での計測を自動で行うことができます。[画像2: https://prtimes.jp/i/67685/32/resize/d67685-32-46a1b2f0b98f180b6748-0.jpg ]●杭の挙動をリアルタイムに把握：施工中の杭の挙動（貫入深度、変位、傾斜）をBluetooth(R)接続したPC上でリアルタイムかつ高精度に把握できます。●他の場所からの遠隔監視も可能：現場から離れた事務所等でもリアルタイムにデータチェックができます。（PC、タブレットおよびスマートフォンから閲覧可能）●電子納品用に自動フォーマット化：取得した計測データはリアルタイムに計測用PC に送られ、電子納品用フォーマットで帳票出力できます。（測定結果総括表/測定結果一覧表/出来形管理図/杭偏芯量測定図）●杭の実測値をCAD上に自動的にプロット：取得した杭の実測値がCAD 図面上に自動的にプロットされます。DWG 形式で書き出されるため、データに高い互換性があります。●3D-CADとの連携（オプション）：杭口径、座標値、杭長などから、自動的に3次元モデルを作成できます。後工程や維持管理に活用できる出来形の3次元モデル（CIM※2データ）として納品することも可能です。[画像3: https://prtimes.jp/i/67685/32/resize/d67685-32-ca19db91a18ad6de07e7-2.jpg ]■インプラント NAVI(R)オプションシステム・小口径鋼管杭精度管理システム・締切閉合支援システム・鋼管継ぎ施工精度管理システム・ハット形鋼矢板計測システム・3次元モデル作成システム上記オプションシステムは、複数の組み合わせによってより高精度な施工管理を行うことも可能です。※1：「インプラント NAVI」は株式会社技研製作所とシーアイテック株式会社の共同開発技術です。※2：CIM = Construction Information Modeling/Management構築物の3次元モデルに任意の属性情報を付与したデータ。■「インプラント NAVI」の詳細は、下記パンフレットをご参照ください。https://www.nishio-rent.co.jp/s-box/inplant-navi-nishio.pdf■ご利用に関するお問い合わせ先西尾レントオール株式会社 各営業所URL：https://www.nishio-rent.co.jp/officesearch/■西尾レントオール株式会社 会社概要設 立：1959年10月26日（創業1959年10月26日）商 号：西尾レントオール株式会社（NISHIO RENT ALL CO., LTD.）代表者：西尾 公志本 社：〒542-0083 大阪府大阪市中央区東心斎橋1-11-17TEL.06-6251-7302（大代表） FAX.06-6252-0285資本金：8,100百万円従業員：4,441名[連結]（2022年3月末時点）上場市場：東京証券取引所プライム市場&lt;証券コード 9699&gt;URL：https://www.nishio-rent.co.jp■株式会社技研製作所 会社概要設 立：1978年1月6日（創業1967年1月1日）商 号：株式会社 技研製作所（GIKEN LTD.）代表者：森部 慎之助本 社：＜東京本社＞〒135-0063 東京都江東区有明3丁目7番18号 有明セントラルタワー16階 TEL. 03-3528-1630＜高知本社＞〒781-5195 高知県高知市布師田3948番地1TEL.088-846-2933資本金：8,892百万円従業員：671 名[連結]（2021年8月末時点）上場市場：東京証券取引所プライム市場&lt;証券コード 6289&gt;URL：https://www.giken.com/ja/企業プレスリリース詳細へPR TIMESトップへ
