「東京の長いトンネルを抜けると神奈川であった」37kmもの長大トンネル どう掘るの？
画像（2枚）

リニア中央新幹線は、始発駅の品川から次の神奈川県駅（仮称）まで、ずっと第一首都圏トンネルの中。長さは約37kmにもおよびます。

どのようにしてその長大なトンネルを掘るのか、ポイントになる場所がひとつ、完成しました。

両側から掘り進めるのではなく…

　まず、品川～名古屋間で建設が進められている中央新幹線。最高速度500km/hの超電導リニアモーターカーによって、同区間が40分で、また大阪までは67分で結ばれる予定です。

　この中央新幹線は、地下にある始発駅の品川（東京都港区）を出ると、全長およそ37kmもの「第一首都圏トンネル」を通り、橋本駅（神奈川県相模原市）付近に設けられる神奈川県駅（仮称）に到着します。この神奈川県駅（仮称）も地下。品川から、一度も外へ出ていません。

「東京の長いトンネルを抜けると神奈川であった」37kmもの長...の画像はこちら >>

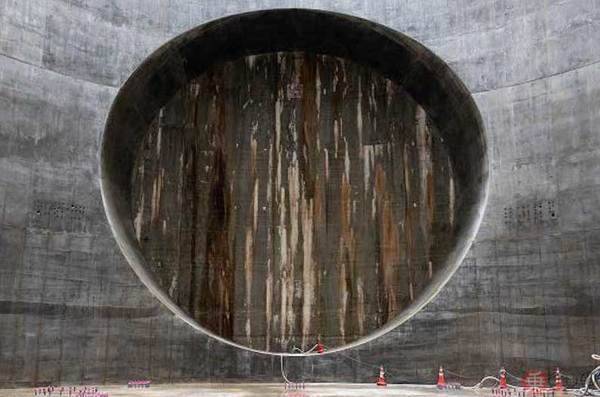

東百合丘非常口の「底」。壁の穴から「巨大ドリル」発進（画像：JR東海）。

　それほど長大な地下トンネルをどう掘っていくのか、そのポイントのひとつが、2021年8月に完成しました。川崎市麻生区に設けられる第一首都圏トンネル東百合丘非常口の、立坑です。

　第一首都圏トンネルの掘削は、品川駅側と神奈川県駅（仮称）側から中間点に向かって地下を掘り、出会って完成、というわけではありません。

複数の場所から「巨大ドリル」が発進

　線路の保守管理や換気、異常時対応のため、地下を行く第一首都圏トンネルの途中には、地上とつながる立坑（非常口）が複数、掘られます。

　この複数の立坑をまず掘って、それぞれの「底」から、巨大ドリルのようなもの（シールドマシン）を水平方向に発進させます。このように、同時並行的に各立坑から掘削することで、比較的短い時間で長大な地下トンネルを完成させていくのです。

「東京の長いトンネルを抜けると神奈川であった」37kmもの長大トンネル どう掘るの？

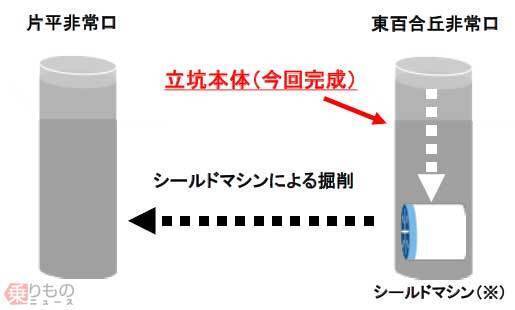

立坑からシールドマシンで掘削するイメージ（画像：JR東海）。

　このたび完成した東百合丘非常口も、このシールドマシンが発進する拠点のひとつ。その立坑の完成により、第一首都圏トンネルの完成へもまた1歩、近づいたことになります。

　なお第一首都圏トンネルではこのほか、北品川非常口、梶ヶ谷非常口、小野路非常口からシールドマシンが発進します。

　ちなみに東百合丘非常口の深さは、およそ94mもあります。その深さ94mの地点に、超電導リニアモーターカーが500km/hで走る線路が設けられるのです。
