マニアが語る「別タン式」ってなに？　クルマの高性能ダンパーの「横にあるタンク」の役割とは

この記事をまとめると
■レース用や高価な車高調に見られる「別タンク式サスペンション」のメリットを紹介

■単筒式サスより長いストロークを確保できる上にオイルとガスの量も多く入れられる

■別タンク式でないからといって高性能ではないということではない

単筒式サスは十分な全長がないとストローク量を確保できない

別タンク式サスペンションといえばレース用だったり、高価な車高調に見られる仕組み。そのポイントはストローク量が長く取れることにある。

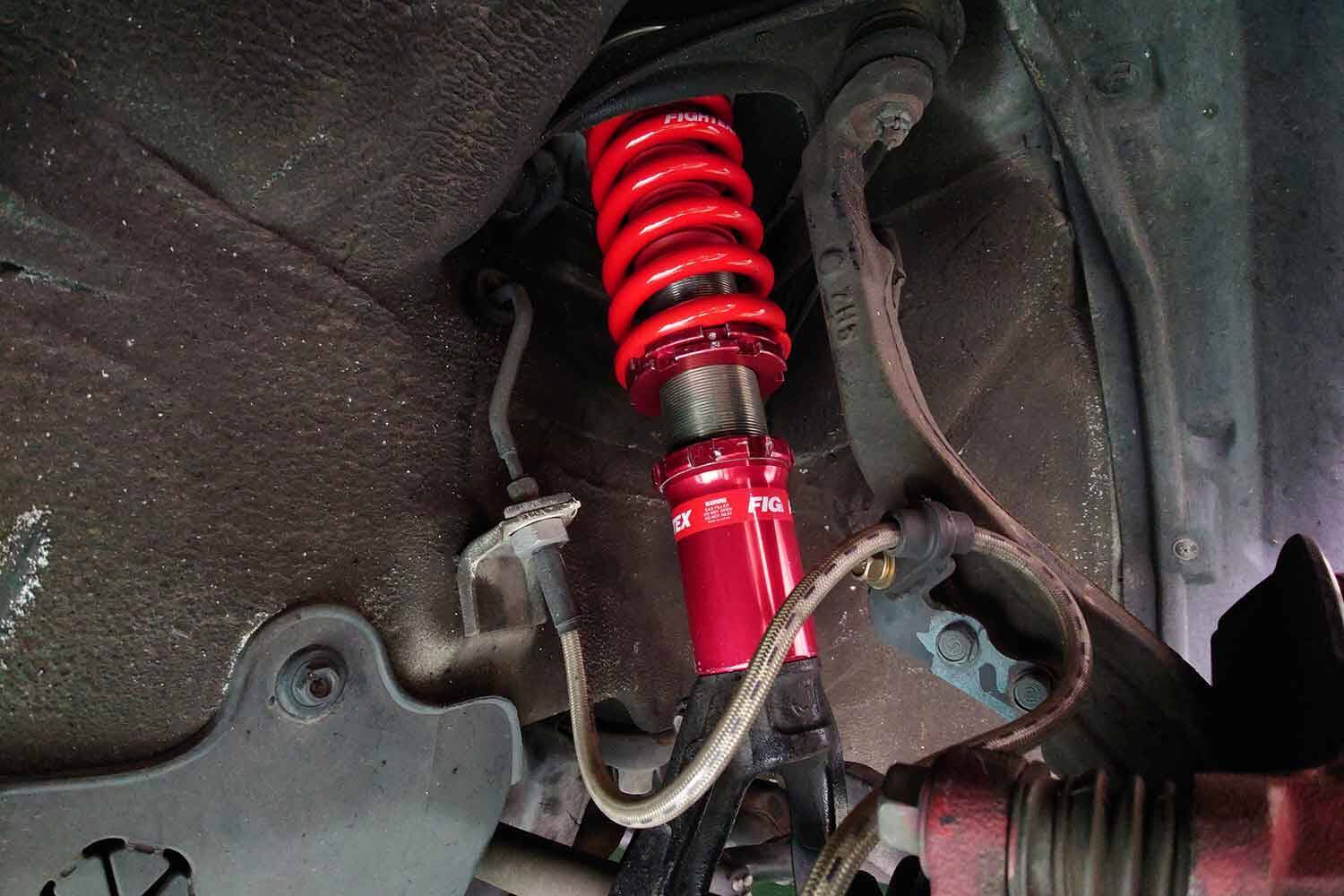

スポーツサスペンションに多い単筒式構造。

この単筒式構造の場合、サスペンションが沈んで行くとピストンバルブが下がっていき、シャフトがオイル室にどんどん入ってくる。そうなるとオイル室にはオイル＋シャフトの体積が必要になってしまう。どんどんオイル室の体積が大きくなってしまうのだ。

そこで、オイル室の下にはフリーピストンと呼ばれるゴムの仕切りがあり、その先にガスを入れている。ここには窒素ガスを高圧にして入れてあり、ストロークしてオイル室の堆積が増えた分だけこのガス室が沈む仕組みとなっている。

さらに、ガス室は高圧になっており、つねにオイルに与圧をしている。それによってオイルの圧力も高まっており沸点も上がって気泡が発生しにくい状況にある。与圧しておかないとサスペンションが素早く動いたときにオイル内で気泡が発生して、あっというまにフレンチドレッシングのようになってしまうのだ。こうなるとオイルがきちんと減衰力を発生できず、サスペンションが抜けたような状態になってしまう。

単筒式サスペンションの内部構造

単筒式サスはオイル室の先にガス室がある。

長いストロークを確保するために「別タンク式」が誕生した

そこで生まれたのが別タンク式構造だ。これは、別タンクのなかにガス室を移設、フリーピストンもこちらに入れる。メインのサスペンションとタンクを結ぶホースの内部はダンパーオイルが行き来するようになっている。

こうすればサスペンションが大きく沈み込んでもガス室がないので長いストロークを確保することができるのだ。

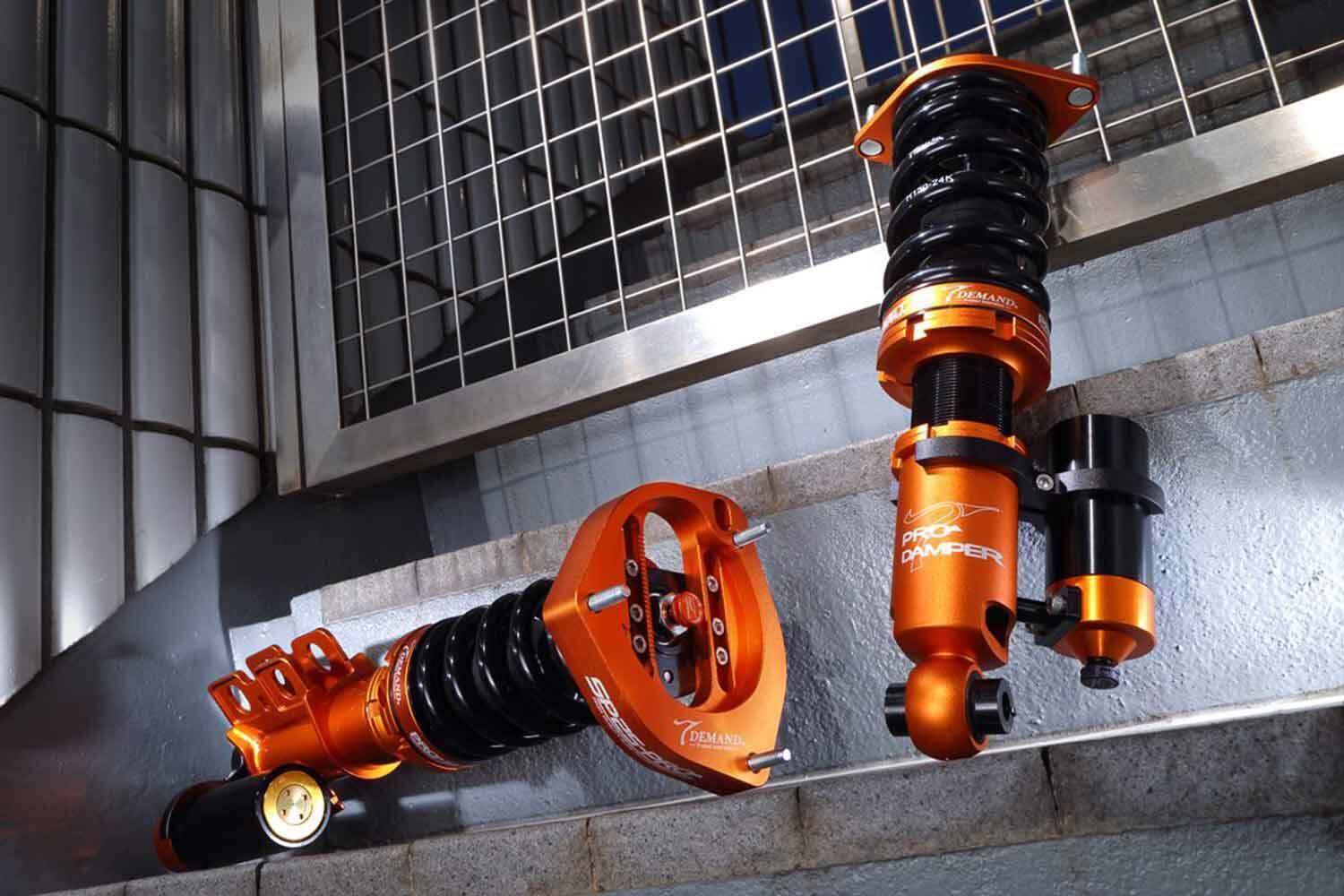

別タンク式サスペンション

また、オイル量もガス量もたくさん入れておける。オイル量が多ければオイルの温度が上がって、粘度が落ちて減衰力が弱くなってしまうことも起きにくい。ガスの容量が大きければ、沈み込んだときにも安定した性能を発揮できる。ガスの容量が少ないと沈み込んでガス室が潰されたときに急速にガスの圧力があがる。そうなると、あるところから急にサスペンションが硬く感じてしまうことがある。これはこのガスの昇圧が原因だが、容量がたくさんあれば昇圧しにくいので、サスペンションが深くストロークすると奥で硬いということも起きにくいのだ。

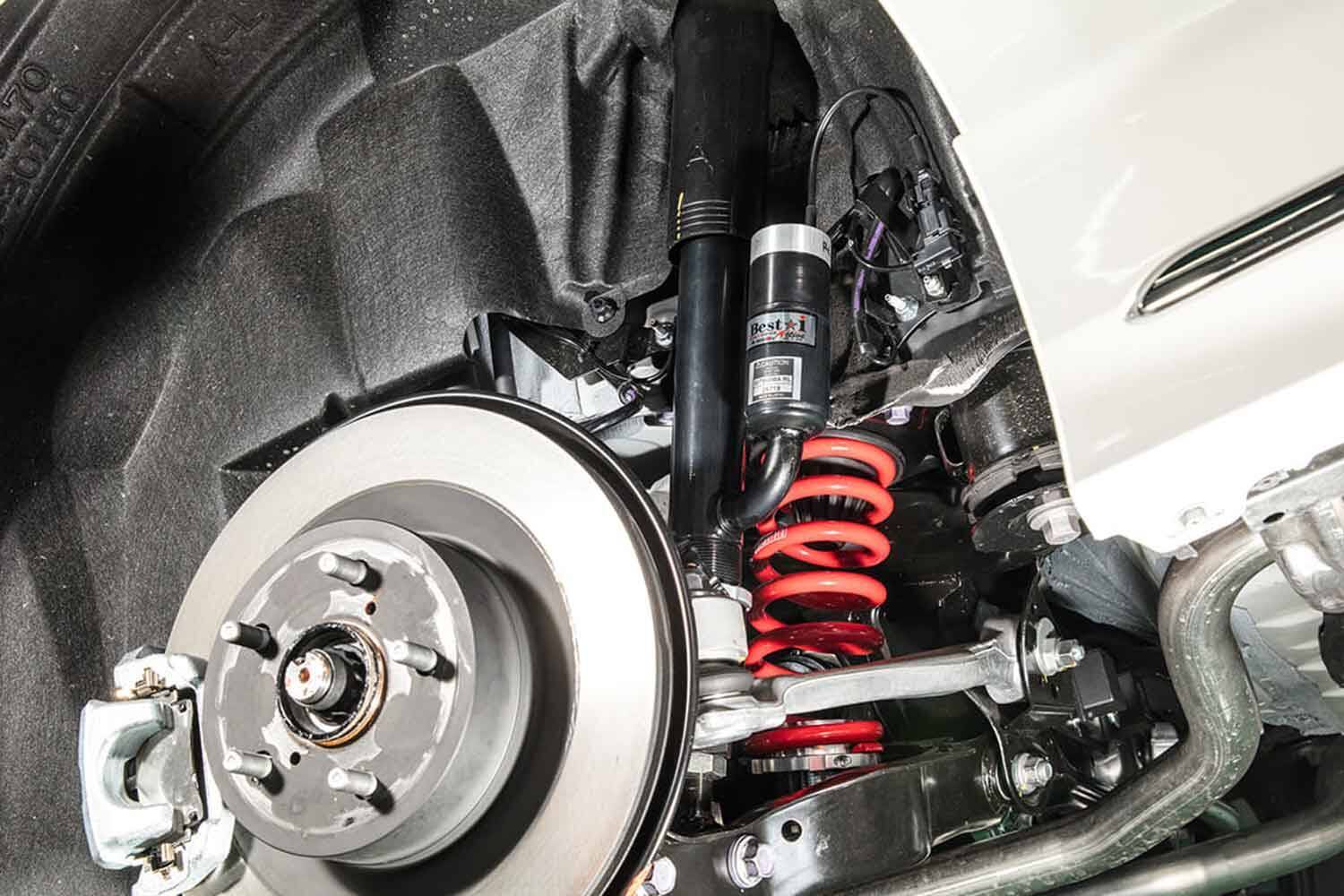

別タンク式サスペンションの装着様子

そういった理由から別タンク式が採用されている。逆にいえばストロークがたっぷりと確保できる構造の足まわりであれば別タンクがなくてもよく、別タンクがあるから高性能でないから性能が低いという話にはならないのだ。
