ベンチレーテッド・スリット・ドリルド・２ピースって？　クルマの「ディスクブレーキ」をわかりやすく解説

この記事をまとめると
■ブレーキにはディスク式とドラム式があり、現在は多くのクルマでディスク式が採用されている

■ディスク式の構造にはソリッドタイプとベンチレーテッドタイプがあり、後者は放熱性に優れる

■ディスクの処理にも種類があり、プレーン、ドリルド、スリットなどが存在する

ディスクブレーキとはローターを挟んで制動力を生み出す機構

自動車が使うブレーキシステムには、大きくディスク式とドラム式の2種類がある。いまどきの乗用車は、ディスク式を使っていることが多い。小型車ではリヤがドラムになっていることもあるが、フロントのブレーキシステムはおおむねディスク式だ。

あらためてディスクブレーキの仕組みを整理すると、円盤状のブレーキディスク（ローターともいう）を摩擦材によって製造されたブレーキパッドで挟み込むことで制動力を生み出すというものだ。

制動力とはすなわち減速させること。いわゆる機械式ブレーキというのは運動エネルギーを摩擦によって熱エネルギーに変えている。単純化すれば、運動エネルギーが熱となって失われるため速度が落ちていくという風に捉えることができる。

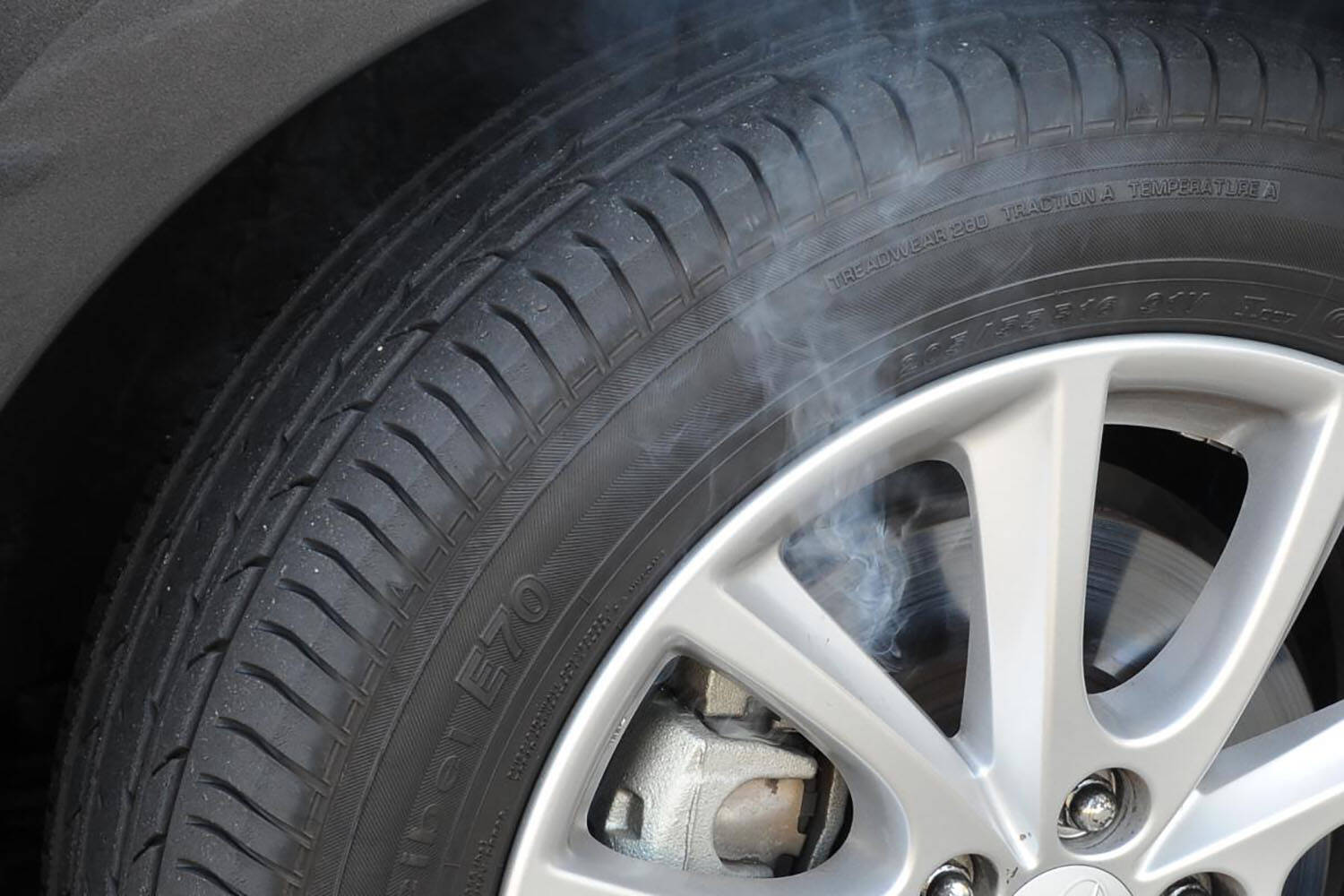

ブレーキシステムというのは熱発生装置ともいえる。ディスク式の場合、ディスクとパッドの接している表面温度は数百度まで上昇することもあるほどだ。つまり、ブレーキディスクは、熱に耐え、放熱する能力に優れている必要がある。そのため、量産車ではスチールが使われることが多い。そして、スチールの特性から、重量があるほど熱容量が多いといえ、タフなブレーキ性能につながる傾向がある。

ブレーキディスクを大径化することのメリットを車軸からの距離によるテコの原理で説明する向きもあるが、基本的には熱容量を増やすために大きくなっているといえる。

さて、そんなブレーキディスクの構造は大きく2種類にわけることができる。ひとつはソリッドタイプ、もうひとつがベンチレーテッドタイプだ。

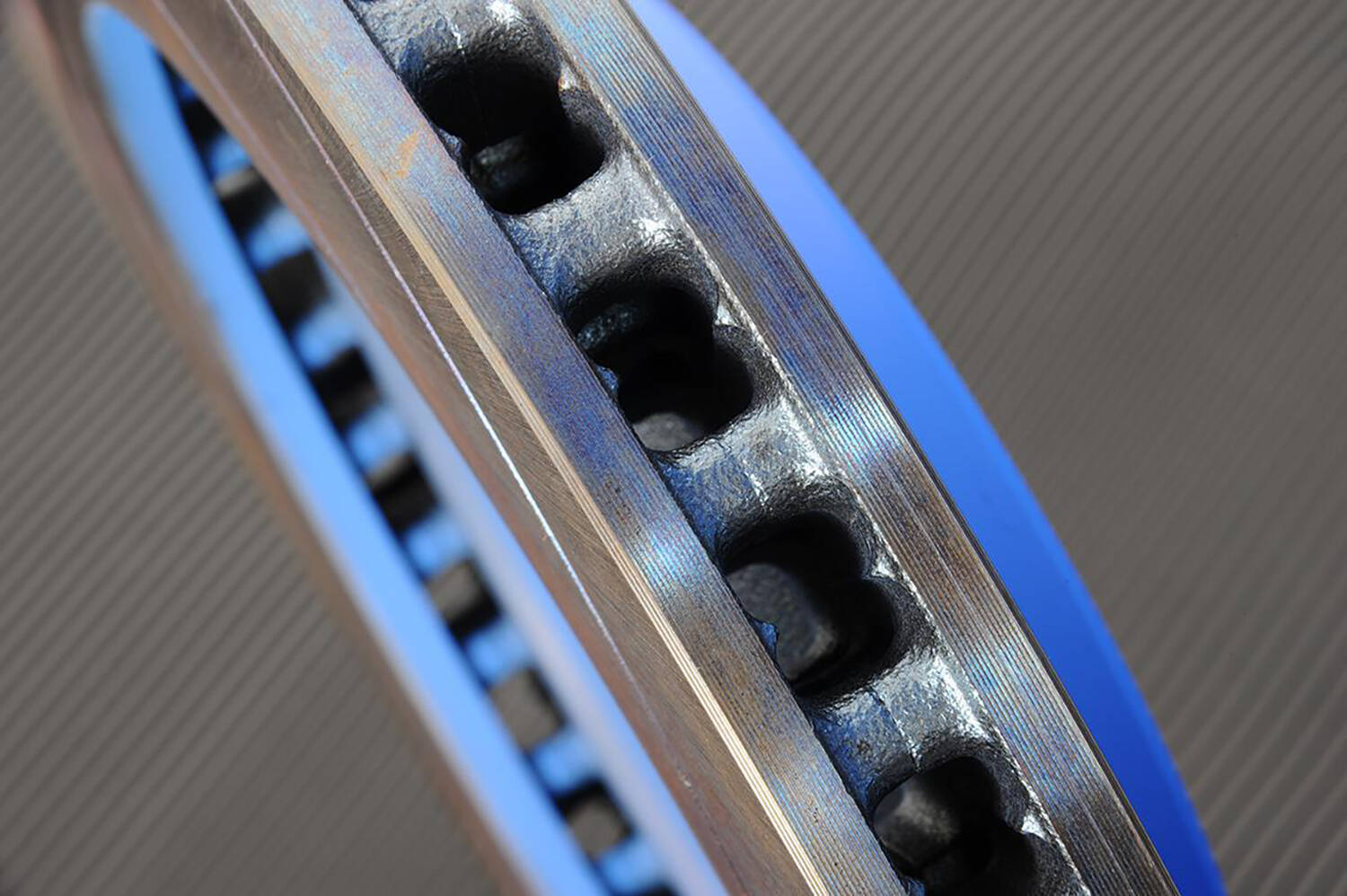

ソリッドというのは、その名の通り単なる鉄板で作られたもの。ベンチレーテッドというのは2枚の鉄板を組み合わせて、すき間に通気口を設けたものだ。

同じサイズで考えると、ソリッドのほうには熱容量が大きいというメリットがあり、ベンチレーテッドには放熱性に優れるというメリットがある。

熱容量が大きいほどタフなブレーキになると前述したが、ソリッドでは熱が溜まっていきやすい傾向にあるため、結果として受け止められる熱量は減っていく。一方、ベンチレーテッドは放熱することで受け止めることのできる熱量をキープできるため、トータルでのタフさであればベンチレーテッドが有利というのが定説だ。

ソリッドのプレーンなディスクでも量産車なら必要にして十分

もうひとつ、ブレーキディスクの構造的な違いとして、1ピースと2ピースという違いもある。

ブレーキディスク単体で見ると、パッドと接触するディスク部分とハブと接合するハット部分のふたつにわけることができる。通常の量産車では1ピース構造のためディスクとハットは一体成型となっており、当然ながら素材も同じものとなる。

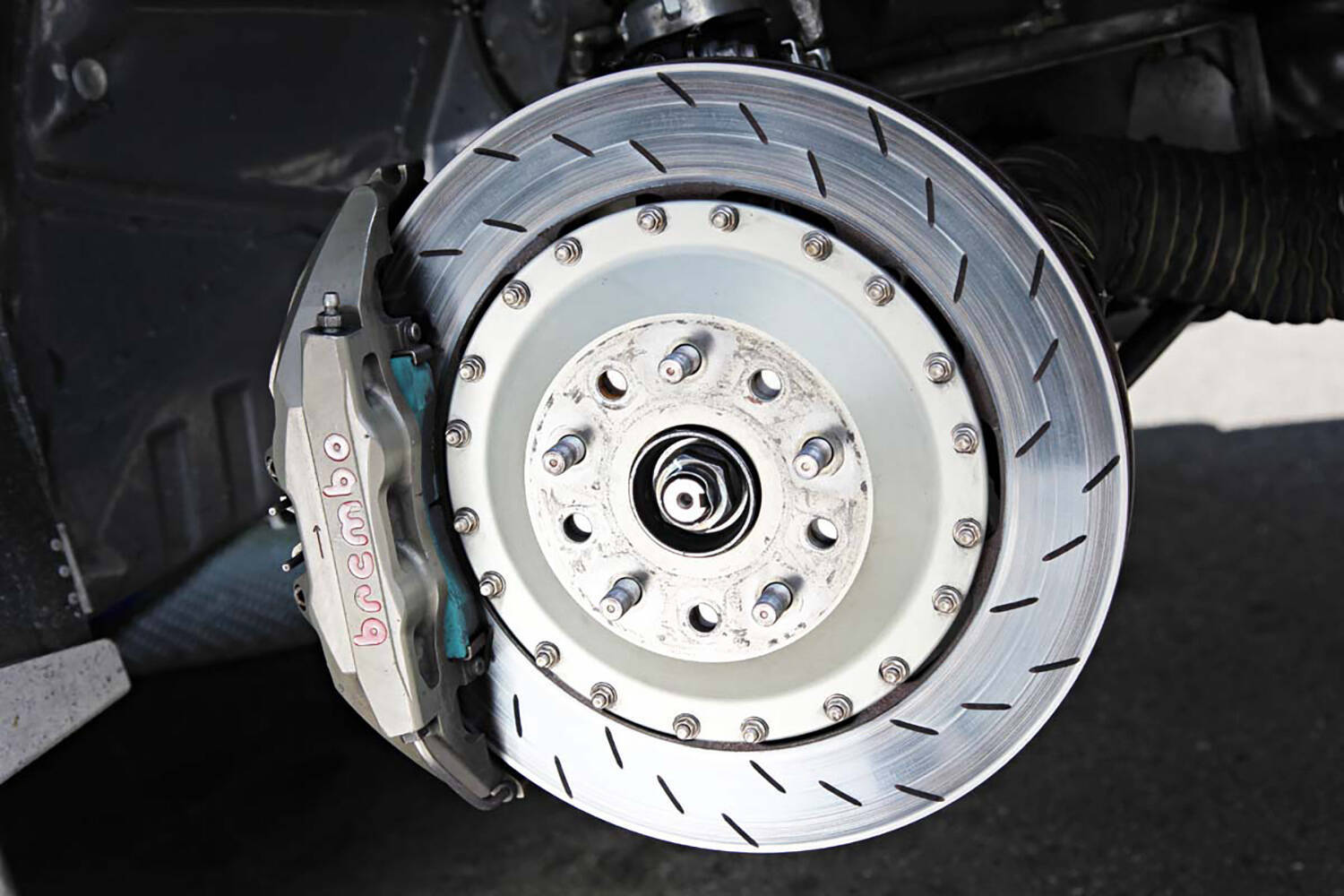

2ピースのメリットは、ハット部分に軽量なアルミ素材を使えることや、ディスク部分だけを交換することで長期でのランニングコストを抑えられる点などが挙げられる。

最大のメリットは、ディスクが熱で反りづらいという点だ。ディスクには熱が溜まっていくため、どうしても熱によって変形する。1ピース構造ではハット部分にも熱が溜まり、わずかながらディスクが反ってしまうことがある。

もちろん、目視できるほど変形はしないため、公道を走っている程度であれば問題にはならないが、サーキットなどでハードな使い方をしているときには2ピース構造によってディスクの反りを防ぐことは有利といえる。

ブレーキディスクの処理による違いも見逃せない。

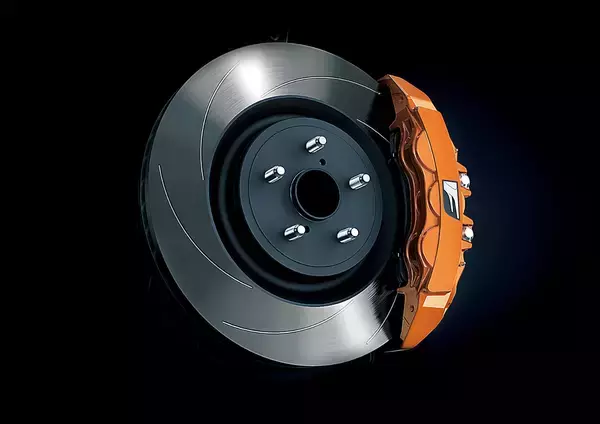

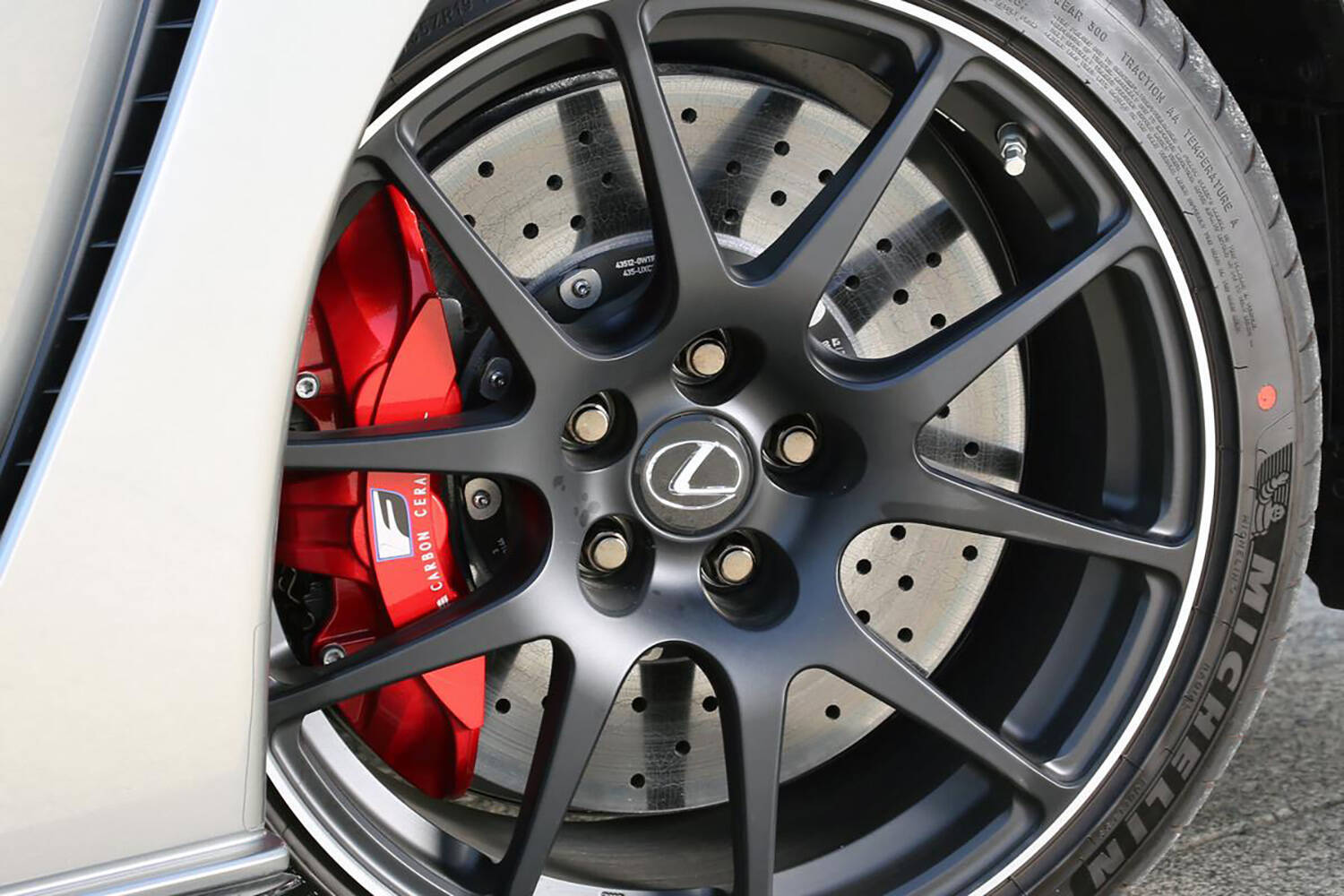

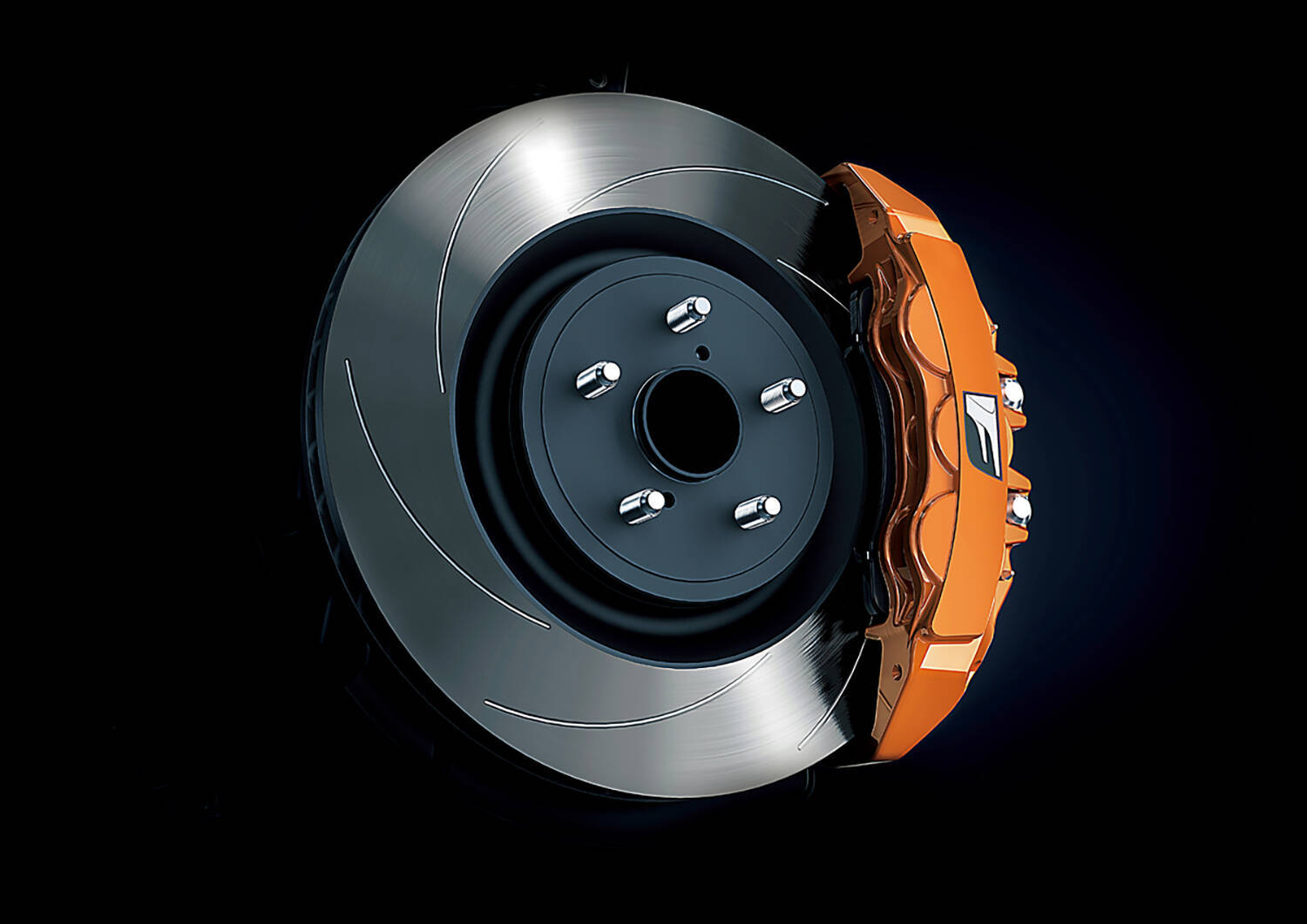

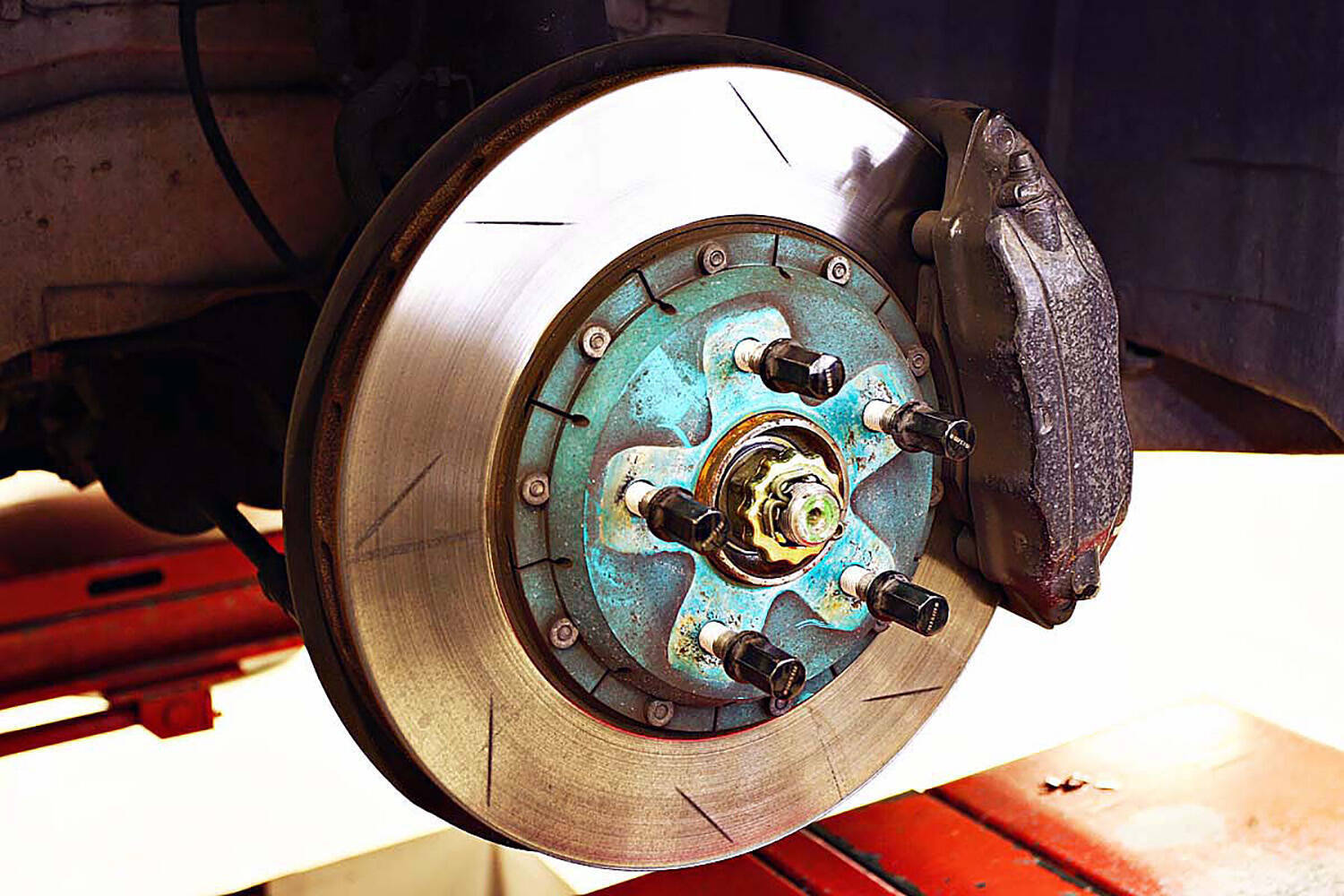

なにも加工されていないものをプレーン、表面に溝が彫ってあるものをスリット、表から裏まで貫通するように穴を開けているものをドリルドなどと呼んで区別している。

スリットとドリルドは、いずれも放熱性とクリーニング性能のアップを目指している。とくにクリーニング性能については、パッドカスのほか、表面に溜まったガスを抜くという効果も狙われている。

余談だが、ブレーキのフェード現象というのは、熱によってブレーキパッドが効かなくなるというよりも、パッドとディスクのわずかなすき間にガスが溜まってしまうというのも原因だ。そうした対策としても、ディスク加工は有効といえそうだ。

ただし、ドリルドにおいては、ディスクにヒビが入りやすくライフが短くなりがちという欠点もある。スリットについても使用していく過程でディスクが削れて薄くなっていくと溝が浅くなってしまうため、機能を維持しようと思うと、ソリッドより早めの交換が求められる。量産車でドリルドやスリットのディスクを設定しているスポーツカーも珍しくないが、そうしたデメリットもあることは理解しておきたい。

最近では、ブレーキディスク表面にステンレス素材などをコーティングして、ライフを伸ばしたり、ダストの発生を抑えたりという工夫をしているケースもある。

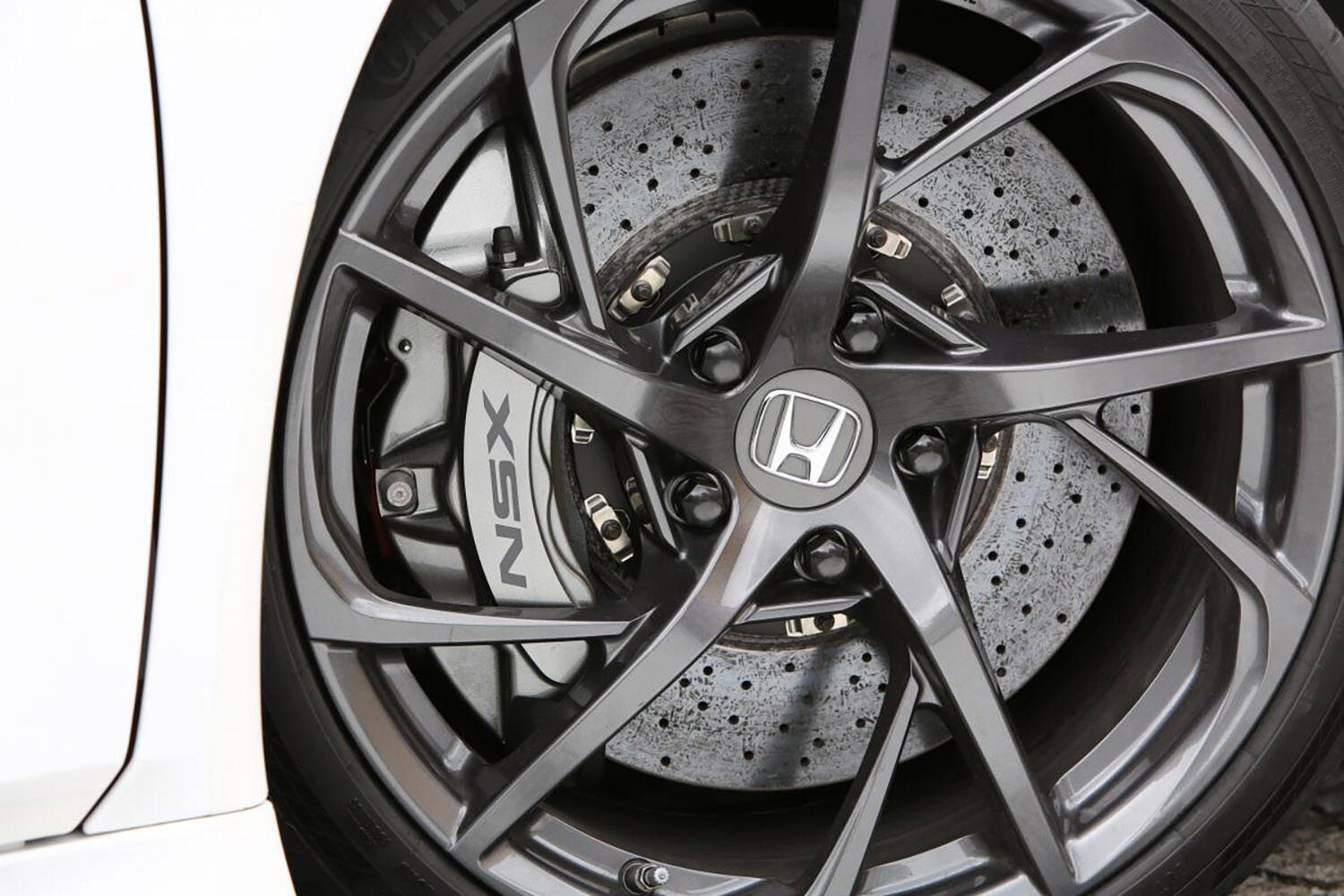

そのほか、ブレーキディスクで注目すべきは素材だ。多くの量産車では鋳鉄が使われているが、高級スポーツカーなどではカーボンやカーボンセラミックといった素材が採用されていることがある。こうした複合素材は、鉄よりも熱に強いのが特徴だが、高価なのも事実だ。

結局のところ、量産車レベルに求められる性能で考えると、コンパクトカー級であればソリッドディスクでも十分であるし、ベンチレーテッドディスクにしてもプレーンタイプで満足できる性能を満たしていることが多い。たとえソリッドディスクだからといって性能が足りないと切って捨てるのは安直だ。昨今の設計トレンドからすると、そのクルマの重量や加速性能からすると十分な制動力を有していると捉えていいだろう。
